Экранирующие ленты с клейким слоем 3М

Компания 3М предлагает интересное решение – экранирующие ленты с клейким слоем. Это решение комбинирует такие преимущества фольги, как малый вес и экономическая доступность, но устраняет ее недостатки, предлагая монтажникам удобство фиксации и надежность контакта. Устраняются и такие недостатки стальных листов, как коррозия, большой вес, невозможность модификаций. В результате достигается максимальная эффективность экранирования для данного материала – 50-85 дБ затухания электромагнитного поля.
Компания 3М стала новатором в производстве различных тип лент, она первой внедрила на рынок экранирующую ленту с проводящим клеевым слоем, стала первой, кто предложил ленту с рифленой основой из фольги для создания проводимости «сквозь адгезив», а также первой, кто использовал луженую медную основу для улучшения экранирования, пригодности к пайке и защиты от коррозии.

Конструкция экранирующих лент

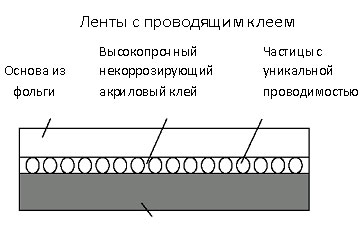

Конструктивно экранирующие ленты 3М состоят из трех трех слоев: основа, клеевой адгезив и защитный лайнер.

Конструктив
Безусловным преимуществом лент 3М является применение уникального токопроводящего клея. Проводящие частицы, хорошо распределенные в адгезиве, создают между основой и экранируемой поверхностью множество низкорезистивных соединений.
Конструктив

Разновидности экранирующих лент 3М
Модификации ленты образуются за счет использования различных материалов для основы и адгезивов, нанесенных на нее. Основы могут быть гладкими, выполненными из фольги (алюминиевой или медной), или же рифлеными на тканевой основе.
Клей, применяемый для производства экранирующих лент, является акриловым и может обладать свойствами проводимости или же быть непроводящим. Непроводящий акриловый клей отличается отличной стойкостью к растворителям. При изготовлении как проводящего, так и непроводящего адгезива используется одна и та же бескислотная, коррозионностойкая акриловая смола.
В результате можно выделить три основные группы лент:
—фольгированные ленты с токопроводящим клеем (1170, 1181)
—фольгированные ленты на клеевой основе (1194)
—рифленые ленты с токопроводящим клеем (CN-3190)

Алюминиевая лента 1170 состоит из основы в виде алюминиевой фольги и уникального проводящего акрилового клея. Лента отличается тем, что хорошо паяется. Обычно используется в применениях, где требуется высокая электрическая проводимость между поверхностью изделия через клеевой слой и фольгой алюминиевой ленты. Это электростатическое экранирование, обертывание кабеля и обеспечение контакта с непроводящими поверхностями, экранирование комнат.
Лента 1170 обладает самым высоким коэффициентом экранирование, более 85дБ в частотном диапазоне от 1МГц до 2ГГц. Соответствует стандарту огнестойкости UL510.

Медная лента 1181 состоит из основы в виде медной фольги и уникального проводящего акрилового клея. Также как и лента 1170 она имеет отличные свойства паяемости. Область применения ленты тоже аналогична 1170, включая экранирование швов в камерах и серверных помещениях, экранирование шкафов, кабелей и разъемов, создание заземляющей "сетки" под антистатическим линолеумом для равномерного стекания статического заряда. Еще одна интересная область применения медной фольги – экранирование электрогитар.

Обе ленты, 1170 и 1181 относятся к гладким фольгированным лентам с проводящим клеем. Алюминиевая и медная фольга имеют практические идентичные экранирующие свойства, медь отличается лучшей паяемостью и удобством работы. Из электрических параметров следует отметить различия в электрическом сопротивлении, измеряемом через клеевой слой. Для медной ленты оно составляет 0.005 Ом, а для алюминиевой уже 0.01 Ом. Кроме того, медная фольга имеет повышенную прочность на разрыв.

Лента CN3190 выделяется отличными антикоррозионными свойствами. Она состоит из полиэфирной ткани с антикоррозионным медно-никелевым напылением. Применяется для тех же целей, что и предыдущие фольгированные ленты, но обладает комплексом дополнительных преимуществ: необыкновенной прочностью на разрыв, эластичностью и легким весом. В результате получается уникально легкая лента с великолепной проводимостью, гибкостью и прочностью. Тканевая основа обладает исключительной прочностью и не допускает царапин от ногтей или других острых предметов.
Одним из применений ленты CN3190 является производство электронных паспортов. Лента интегрируется в обложку паспорта и создает непрерывный экран, который не позволяет несанкционированно считывать данные паспорта в закрытом состоянии.

Лента 1194 – это медная лента с акриловым клеевым слоем, который не проводит ток. Медная фольга хорошо подходит для пайки и не подвержена окислению или изменению цвета. Отсюда вытекает основная область применения этой ленты – заземление. Также лента является экономичным решением для уравнивания потенциалов и экранирования от ЭМП. Эффективность экранирования находится в пределах от 50 до 60 дБ (в диапазоне частот от 30 МГц до 1 ГГц). Лента сертифицирована на огнеупорность по стандарту UL 510.

ГЛАДКАЯ ОСНОВА, ПРОВОДЯЩИЙ АДГЕЗИВ

Серия ленты	Описание	Толщина основы	Общая толщина	Прочность на разрыв	Адгезия к стали	Эффект-ть экранирования	Сопр-е сквозь адгезив
1170	Алюминиевая фольга, проводящий адгезив	0,05 мм	0,08 мм	35 Н/10 мм	3,8 Н/10 мм	>85dB (1МГц - 2 ГГц)	0.01 Ом
1181	Медная фольга, проводящий адгезив	0,04 мм	0,066 мм	44 Н/10 мм	3,8 Н/10 мм	>85dB (1МГц - 2 ГГц)	0.005 Ом
1183	Луженая медная фольга, проводящий адгезив	0,04 мм	0,066мм	44 Н/10 мм	3,8 Н/10 мм	70-85 дБ (30 МГц – 1 ГГц)	0.005 Ом

ГЛАДКАЯ ОСНОВА, НЕПРОВОДЯЩИЙ АДГЕЗИВ

Серия ленты	Описание	Толщина основы	Общая толщина	Прочность на разрыв	Адгезия к стали	Эффект-ть экранирования	Сопр-е сквозь адгезив
1194	Медная фольга, непроводящий адгезив	0,04 мм	0,066 мм	44 Н/10 мм	4,4 Н/10 мм	50-60 дБ (30 МГц - 1 ГГц)	-

РИФЛЕНАЯ ОСНОВА, ПРОВОДИМОСТЬ СКВОЗЬ АДГЕЗИВ

Серия ленты	Описание	Толщина основы	Общая толщина	Прочность на разрыв	Адгезия к стали	Эффект-ть экранирования	Сопр-е сквозь адгезив
CN-3190	Полиэфирная ткань с медно-никелевым напылением	0,11 мм	0,25 мм	18 кгс/25 мм	0.9 кгс/25 мм	85-70 дБ	0,05 Ом
