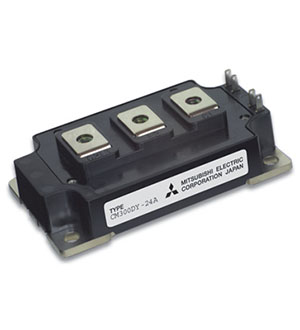

CM300DY-24A, модуль 2 IGBT 1200В 300A 5 поколение A серия

Номенклатурный номер: 412274544
Производитель: Mitsubishi

Mitsubishi CM300DY-24A, модуль 2 IGBT 1200В 300A 5 поколение A серия Mitsubishi
   Изображения служат только для ознакомления
Наличие: под заказ
Цены (уточняются по запросу на почту):
от 20 - 24052.08 руб.
мин.заказ 20 шт

Информация для заказа

Номенклатурный номер: 412274544
Артикул: CM300DY-24A
Производитель: Mitsubishi

Mitsubishi

Описание

Силовые IGBT модули А-серии 5-го поколения предназначены для применения в системах электропривода, сервопривода и оборудования для электросварки. Производство модулей А-серии 5-го поколения совмещает в себе две уникальных технологии: это CSTBT - Carrier Stored Trench Bipolar Transistor (траншейный транзистор с накоплением заряда), и LPT - Light Punch Through (технология легкого пробоя), что даёт низкое напряжение насыщения коллектор-эмиттер VCE(sat)= 2,4 В при температуре перехода 125оC, низкую энергию переключения E(on) и E(off), а также высокую надежность при коротком замыкании. 5-е поколение модулей А-серии благодаря особому соединению контактов и кристалла внутри модуля имеет низкую внутреннюю индуктивность.
Благодаря использованию подложки из материала AlN достигнуто превосходное тепловое сопротивление по сравнению с существующими на рынке приборами аналогичного класса. Кроме этого, получены улучшенные характеристики термоциклирования за счет внедрению технологии Wire Bumps. Такая технология позволила значительно увеличить производительность модуля.
В результаты, силовые модули Mitsubishi работают с выходными токами на 10% выше рыночных стандартов, а также имеют на 15% улучшенное термосопротивление переход-корпус.
Показать весь тект

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 1200
Напряжение насыщения коллектор-эмиттер, В 2.1
Номинальный ток одиночного тр-ра,А 300
Структура модуля полумост
Тип силового модуля Сборка на IGBT транзисторах
Максимальная частота модуляции,кГц 20
Входная емкость затвора,нФ 47
Драйвер управления VLA503
Защита по току нет
Защита от короткого замыкания нет
Защита от перегрева нет
Защита от пониженного напряжения питания нет
Максимальная рассеиваимая мощность,Вт 1890
Максимальный ток эмиттера, А 600
Максимально допустимое напряжение затвор-эмиттер (-/ ),В 7
Напряжение эмиттер-коллектор,В 2.1
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 180
Напряжение изоляции, В 2500

Документация

CM300DY-24A, модуль 2 IGBT 1200В 300A 5 поколение A серия (печатный каталог ПЛАТАН)

Поиск документации на CM300DY-24A

Силовые модули Mitsubishi

Сайт производителя: Mitsubishi
