Радиаторы АВМ

28 сентября 2015

Купить

При выборе радиатора обращают внимание на ряд критериев: материал радиатора, площадь рабочей поверхности, форма охладителя. Всё это значительно влияет на характеристики теплоотвода. Не последнюю роль играет стоимость изделий. Дешевые материалы типа алюминия имеют удовлетворительные параметры теплопроводности, но отличаются привлекательной ценой. Медные радиаторы и графитовые листы более эффективны, но и цена у них совсем другая.

Технологии изготовления радиаторов

Несмотря на появление инновационных материалов с высоким КПД отдачи тепла, традиционные алюминиевые радиаторы пока удерживают ведущее место в своем сегменте.

Существует несколько технологий изготовления радиаторов из алюминия, самыми распространенными являются литье и экструзия. Особенности технологического процесса накладывают определенные ограничения, поэтому понимание технологии поможет сделать правильный выбор по критериям цены и качества. Например, радиаторы ребристой формы будут дешевле и эффективней при экструзионном производстве, а произвести игольчатые радиаторы можно только методом литья.
Ребристые радиаторы при литье могут образовывать раковины и газовую пористость, что ухудшает теплопроводность. Поэтому радиаторы сложного профиля лучше выбирать литые, а радиаторы ребристые – экструзивные.
При экструзии (лат. выдавливание) жидкий алюминиевый сплав продавливается через стальные пластины с отверстиями определенной формы и сечения, в результате чего получаются профили определенной формы, которые в последствии нарезаются на радиаторы нужной длины. Из описания видно, что таким методом можно производить только ребристые радиаторы с ограниченной высотой ребер. Однако экструзионные радиаторы даже при меньших габаритных размерах показывают лучшие характеристики теплопроводности, а поскольку основная стоимость радиатора – это материал, то уменьшение использованного материала ведет и к уменьшению стоимости изделия при сохранении (а порой и увеличении по сравнению с литыми) параметров теплопроводности.

Сравнение технологий

В нашем ассортименте экструзивные радиаторы представлены ребристыми радиаторами серии АВМ, они выполнены из алюминиевого сплава АД31. Его характеристики:

Сплав	Коэф-т теплового расширения, мкм/м*°С	Состояние AA EN ISO	Теплопроводность, Вт/м*°С
АД31	23,4	О	218
		Т1	193
		Т5	209
		Т6, Т83	200

Приведем сравнительный анализ двух моделей радиаторов, популярного литого радиатора Р600 и АВМ-028.

Параметр	Р600	АВМ-028, длина 203 мм
Сплав	АК12ПЧ	АД31
Способ изготовления	литье	экструзия
Теплопроводность материала, кал/0 С	0,28	0,45
Площадь поверхности, см2	4470	3900
Наличие литейных раковин и газовой пористости	да	нет
Тепловое сопротивление на 100 мм длины при естественном охлаждении, Tc/W	Нет данных	Не более 0,44
Масса, кг	1,5	1,85
Вывод	Применение профиля АВМ-028 более эффективно с точки зрения теплоотвода. Для достижения равных с Р600 тепловых характеристик достаточно длины профиля, равной 156 мм, что обеспечит удешевление изделия на 20%

Профилирование ребер

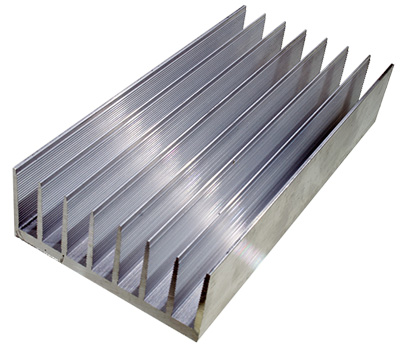

Известно, что чем больше площадь поверхности, тем выше эффективность теплопередачи. А увеличить площадь можно или путем увеличением размеров радиатора, или добавлением ребер оптимальной формы. Т.к. размеры радиаторов увеличить можно далеко не всегда, то профилированию ребер следует уделить особое внимание. Радиаторы АВМ имеют микрорельеф на ребрах, что существенным образом увеличивает площадь поверхности, а значит и увеличивает теплоотвод.

Механообработка
Сегодня в нашем ассортименте представлены модели со стандартной длиной в 50, 100 и 150 мм. Однако по спецификации заказчика возможна поставка радиаторов нужной длины с дополнительной механообработкой (сверлением, фрезировкой, нарезанием резьбы).
