Разъемы HDSCS

Купить

Разъемы HDSCS (Heavy Duty Sealed Connector Series) – это линейка специализированных соединителей для автоэлектроники, стойких к вибрации, высокой температуре, пыли и влаге. Система соединителей состоит из контактов AMP MCP, корпусов разъемов HDSCS и аксессуаров для герметизации, изоляции и крепежа проводов.

Преимущества соединительной системы HDSCS:

  • контакты AMP MCP 1,5/2,8/6,3 на высокие токи (20-40А при 20°C)
  • герметизация каждого проводника не нарушается при каждом соединении-разъединении
  • система защелки корпусов, которая не дает соединить разъем, если контакты установлены неправильно
  • защита от пыли и влаги IP69
  • защита от лакокрасочных покрытий и грязи в защелкнутом состоянии
  • защита от неправильной стыковки, цветовая маркировка корпусов
  • герметичный фланец у розетки для панельного монтажа
  • стойкость к вибрации и высоким температурам, выполнены из невоспламеняющихся материалов

«Ядром» соединительной системы являются контакты AMP MCP (Multiple Contact Point). Они состоят из ножевой вилки и гнезда прямоугольной формы и отвечают за надежность соединения даже в условиях высокой вибрации. Каждый контакт состоит из медного основания и стальной пружины. Термин «многоточечный (multiple contact) указывает на то, что механические и электрические свойства контакта разнесены. Один конец гнездового контакта обжимается на провод, другой совмещается с ножевым контактом. Кроме того, контакты обычно имеют две скобы, которые прочно фиксируют контакт в корпусе разъема.


Контакты AMP MCP разъемы подразделяются на 3 группы, в зависимости от их размера:

Серия AMP MCP 1.5К AMP MCP 2,8 AMP MCP 6,3/4,8К

контакты для HDSCS

гнездо

штекер Timer

штекер

Провод 0,2 – 1,5 кв.мм (24-16 AWG) 0,2-2,5 кв. мм 0,2-6 кв. мм
Номинальный ток 20 А 45 А 40 А
Купить -

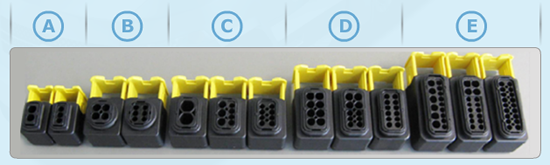

Корпуса розеток и вилок HDSCS представлены пятью группами с количеством контактов от 2 до 18. Корпус может принимать контакты определенного типа, однако, выпускаются модели и для смешанных контактов (силовые + сигнальные). Для корпусов выпускается широкий модельный ряд кожухов, втулок, скоб, адаптеров для гофра и др. крепежа. Все корпуса делятся на 5 групп: А, В, С, D и Е. С увеличением группы увеличивается количество контактов и их размер.

корпуса HDSCS

Группа А AMP MCP 2.8/1.5K 2-3 контакта
Группа B AMP MCP2.8 2-4 контакта
AMP MCP 1.5K 6 контактов
Группа C AMP MCP 1.5/2.8/6.3 2-8 контактов
Группа D AMP MCP 1.5/2.8/6.3 8-12 контактов
Группа E AMP MCP 1.5/2.8/6.3 4-18 контактов

Кол-во контактов Розетка Вилка Серия контактов
2 2,8К
2/3 1,5К
7 1,5 К /2,8

Для HDSCS разъемов разработчики предлагают дополнительные аксессуары:

адаптеры, т.е. прямые и угловые кабельные вводы
слайдеры
защитные крышки для корпусов (для защиты от пыли и влаги в несобранном состоянии)
инструменты: кримперы, экстракторы, ручной инструмент
