Круглые разъемы СРС Ethernet

ГЛАВНАЯ
23 апреля 2014

Купить

Цилиндрические СРС разъемы от TE Connectivity давно стаил стандартом де-факто для промышленного оборудования, однако не все знают, что с их помощью можно не только соединять силовые цепи, но и обеспечивать соединение Ethernet 45 категории 5 и 5е.

разъемы ethernet

разъемы ethernet

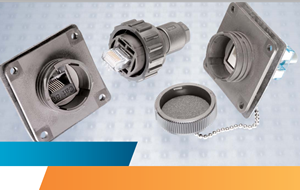

Система соединителей СРС серии 45 предназначена для работы в тяжелых условиях эксплуатации (класс защиты IP67) и состоит из двух ответных частей: розетки для панельного монтажа с лицевой или задней части корпуса и вилки на кабель. Как и многие другие разъемы от фирмы TE Connectivity корпуса этих соединителей имеют защиту от ошибочного подключения и принудительный фиксатор.

Производитель предлагает следующие модификации соединителей:

- экранированные и неэкранированные гнезда и вилки RJ-45 (экранированные розетки могут принимать как неэкранированные, так и экранированные вилки)
- кабельные вилки на одножильный и многожильный кабель
- панельные розетки с обжимным RJ-45 гнездом или с проходным RJ-45 гнездом
Для корпусов розеток предлагаются крышки – с пластиковым держателем или на цепочке.

Вилки обжимаются на круглый кабель категории 5е со следующими характеристиками:
- тип кабеля: 8 проводников
- размер проводника: 24 или 26 AWG
- тип проводника: одножильный или 7-жильный медный
- диаметр изоляции 0.99 мм макс.

Розетки обжимаются на кабель со следующими характеристиками:
- тип кабеля: 4 пары, круглый
- размер и тип проводника: 24-22 AWG
- диаметр изоляции 1.27 мм макс.

Материал корпуса: UL 94V-0
Диапазон рабочих температур: -55…+105°С


Модельный ряд

Название Описание Внешний вид
1546877-1 Розетка неэкранированная для обжима на провод

1546908-1 Розетка экранированная для обжима на провод
1986172-1 Розетка экранированная проходная (переходник RJ-45/RJ-45)

1776186-1 Розетка проходная проходная (переходник RJ-45/RJ-45)
1546876-1 Вилка неэкранированная на одножильный провод

1546876-2 Вилка неэкранированная на многожильный провод
1546907-1 Вилка экранированная на одножильный провод
1546907-2 Вилка экранированная на многожильный провод
207445-3 Защитная крышка для розеток с пластиковым держателем

208652-1 Защитная крышка для розеток с цепочкой
