Датчики формальдегида

Формальдегид относится к веществам 2-го класса опасности. Предельно допустимая концентрация в воздухе составляет 0,5 мг/куб.м. Помимо образования в результате дыхания живых существ, естественных фотохимических процессов в природе, большое количество формальдегида выделяется в окружающую среду с выхлопными газами автомобилей и производственными отходами предприятий, обрабатывающих кожу, древесину, выпускающих бытовую химию, автомобили.

Каждый год в мире производят пять миллионов тонн реагента. Формальдегид входит в состав клеев для мебельной промышленности, поэтому мебель из ДСП, МДФ, дешевые ламинаты, фанера являются источником выброса вредных газов. В пищевой промышленности формальдегид выполняет роль консерванта, особенно много его в копченых продуктах. Консервантом он служит и в шампунях, гелях для душа, моющих средствах. Датчики также чувствительны к другим газам: сероводород H2S, C2H5OH, CH2O, хлор Cl2, диоксид серы SO2, водород, NH3, ETO, CH3CL, CH3OH и др.

Модель датчика	ME2-CH2O-Ø16	ME2-CH2O-Ø16X15	ME3-CH2O-Ø20
Детектируемый газ	CH2O формальдегид
Диапазон измерений	0-10 ppm	0-5 ppm	0-10 ppm
Максимальный диапазон	50 ppm	20 ppm	100 ppm
Выходной сигнал	(0.55 ±0.25) мкА/ppm	(0.45 ±0.15) мкА/ppm	(11.8 ±6) мкА/ppm
Разрешение	0.02 ppm	≤0.02 ppm	0.01 ppm
Время отклика (Т90%*)	≤60 c	≤60 c	≤90 c
Рекомендуемая нагрузка	100 Ом	100 Ом	300 Ом
Повторяемость	<2% вых.знач-я (98-102%)
Временной дрейф сигнала (месяц)	<10%	<10%	<10%
Тип выходного сигнала	Линейный по току
Нулевой сдвиг (-20…40°С)	≤0.2 ppm	≤.2 ppm	-0.03~0.03 ppm
Влажность при хранении	115-90% относит.влажности (без конденсата)
Температура хранения	-20…50°С
Рабочий диапазон давления (кПа)	Стандартное атмосферное давление ±10%
Срок службы	3 года	2 года	2 года

* Т90 – время, необходимое для достижения выходного сигнала 90%-го уровня в чистом воздухе.

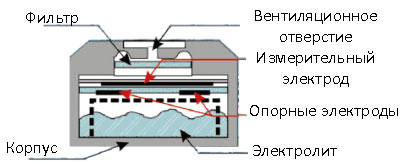

Конструкция датчика

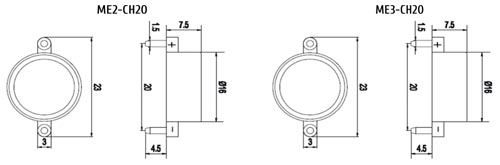

Чертеж
