Тензорезисторы BF350 и BF1000

Измерение деформации – стандартная технологическая операция, для которой применяется тензодатчик давления. При нажатии на корпус резитора растягиваются проводящие элементы тензорезистора и увеличивается их длина при уменьшении поперечного сечения, что увеличивает сопротивление тензорезистора, при сжатии происходит обратный процесс. Таким образом, сопротивление тензорезистора изменяется в зависимости от его деформации.
Чувствительность тензоматериалов к сжатию различается, минимальный коэффициент имеют металлическая фольга, максимальный – тонкопленочные резистивные материалы и кремний.

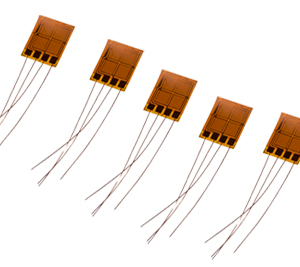

Фольговые тензорезсторы являются наиболее популярной версией наклеиваемых датчиков. Конструкция фольгового тензорезистора BF1000 и BF350 состоит из подложки, активного чувствительного элемента и контактами для пайки. Подложка элемента монтируется с помощью клея на поверхность исследуемого на деформации объекта. В результате образуется полностью герметизированная конструкция - константановая фольга на фенольной подложкой, простая в использовании и наклейке. .

Диапазон сопротивления тензорезистора составляет 1000 Ом. Резисторы BF имеют высокую точность и превосходную стабильность, они отлично подходят для изготовления тензодатчиков класса точности С3.

Тензорезисторы BF1000 и BF350 используются в качестве первичных преобразователей в тензодатчиках для измерения силы, давления, веса, механических напряжений, крутящих моментов и пр.
Для наклеивания тензорезистора на измеряемую поверхность можно использовать клей БФ-2.

Технические характеристики

— Сопротивление: 1000 Ом (+/-3 Ом)
— Геометрия решетки: мост
— Размер подложки: 9.6х8.5мм
— Размеры решетки: 6.7х6.7 мм
— Рабочее напряжение: 3-10 В
— Диапазон рабочих температур: -30…+80°С

Аналоги

— HBM – VY11, VY1x, VA51, VA61, VU.
— Vishay – S056R.
— Tokyo Sokki Kenkyujo – S056R.
