Модули Пельтье

Модули ПельтьеТермоэлектрические модули – это полупроводниковые твердотельные устройства, принцип действия которых основан на эффекте Пельтье (охлаждение элемента при прохождении через него электрического тока).
Стандартное обозначение модулей Пельтье ТЕС – Thermoelectric Cooler, т.е. термоэлектрический охладитель.
Элемент Пельтье состоит из одной или более пар небольших полупроводниковых параллелепипедов – одного n-типа и одного p-типа в паре (обычно теллурида висмута Bi2Te3 и твёрдого раствора SiGe), которые попарно соединены при помощи металлических перемычек. Металлические перемычки одновременно служат термическими контактами и изолированы непроводящей плёнкой или керамической пластинкой.

Такие модули незаменимы для использования в компьютерной технике, радиоэлектронных устройствах, медицинском и фармацевтическом оборудовании, бытовой технике, климатическом оборудовании и др.
Преимущество данных модулей по сравнению с вентиляторами состоит в их бесшумности, высокой надежности, отсутствии вибрации, возможности каскадного соединения, а также в возможности перехода из режима охлаждения в режим нагревания за счет изменения направления тока и др.
Температура горячей стороны 27°С. Максимальная разность температур сторон модуля около 60°С.

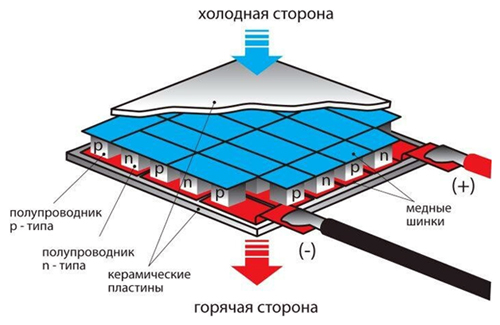

Структура модулей Пельтье
Структура модуля Пельтье

Система обозначений

TEC1   127   060   40
1   2   3   4

1. TEC1 - термоэлемент
2. Число термоэлементов
3. Максимальный ток/10, А
4. Размер (40 = 40х40 мм)

Технические параметры

Модель Размеры
Д x В x Ш, мм
Kол-во
термоэлементов
Макс.,ток
А
Макс. напряжение,
В
Макс.
хладопроизводительность,
Вт
TEC1-127120-50 50 x 50 x 4.0 127 12.0 15.4 113.1
TEC1-127080-50 50 x 50 x 4.8 127 8.0 15.4 79.1
TEC1-127060-40 40 x 40 x 4.0 127 6.0 15.4 54.9
TEC1-127040-40 40 x 40 x 4.8 127 4.0 15.4 35.6
TEC1-127030-30 30 x 30 x 4.0 127 3.0 14.2 25.1
TEC1-071060-30 30 x 30 x 4.0 71 6.0 8.4 29.6
Складской ассортимент
Вид Наименование Производитель Наличие Условие поставки Цена, руб с НДС Документация
Модуль Пельтье TEC1-12712 RUICHI  1 шт. со склада от 5 - 1654.52
от 4 - 1718.44
от 3 - 1755.95
от 2 - 1782.53
от 1 - 1803.09
Модуль Пельтье TEC1-00712, 10*10*3.2mm RUICHI  2 шт. 3-4 раб.дня от 74 - 482.06
от 37 - 482.06
от 19 - 491.05
от 10 - 515.62
от 1 - 548.96
TEC1-12704 (40x40), термоэлектрический модуль Пельтье 12 В, 36 Вт Destech под заказ под заказ от 20 - 636.38
от 14 - 668.59
от 8 - 700.79
от 2 - 733.00
от 1 - 800.00
TEC1-12712, Модуль Пельтье 62х62мм Ruichi под заказ под заказ от 30 - 2350.00
от 21 - 2350.00
от 12 - 2350.00
от 3 - 2350.00
от 1 - 2350.00
