Разъемы VH провод-плата JST

Миниатюрные разъемы для соединения печатной платы с проводом серии VH отличаются большой нагрузочной способностью по току при малых габаритных размерах. Благодаря этой особенности они широко применяются в самых разнообразных блоках электроники, от передачи сигналов до блоков питания и выходных каскадов в бытовой технике. Также в число отличительных характеристик серии VH входят проверенная временем надежность формы контактов и гарантия прочного сочленения элементов соединителей.
Разъемы VH серии имеют шаг 3,96мм, комплектуются обжимными контактами на провод AWG16. Номинальный ток через соединители составляет 10А при напряжении не более 250В. Фиксация разъемного соединения происходит при помощи защелки.

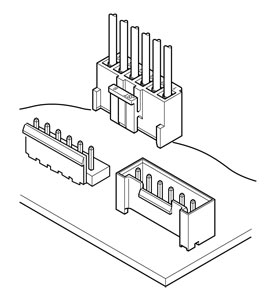

Линейка соединителей VH JST включает вилки на печатную плату прямые и угловые (со стабилизатором и без), розетки на провод нескольких модификаций, а также два типа обжимных контактов на разные диаметры провода. Для опрессовки контактов предназначен кримпер WC-930. Особый тип кабельных розеток может использоваться с защелкой типа VHS-xV.

Технические характеристики
Рабочий ток: 10А перем./пост.тока (AWG16)
Рабочее напряжение: 250 В перем./пост.тока
Диапазон рабочих температур: -25…+85оС (включая подъем температуры при подаче тока)
Сопротивление контактов: 10 мОм макс.
Сопротивление изоляции: 1000 МОм мин.
Напряжение пробоя: 1500 В перем.тока/1 мин.
Сечение подсоединяемого провода: AWG#22-16
Толщина печатной платы: 1,6 мм
Соответствие стандарту RoHS2
