При разработке импульсного источника питания не обойтись без синфазных дросселей. Они располагаются близко к входу сетевого питания 220В и служат для подавления синфазных помех, в результате чего полезный сигнал не претерпевает искажения.

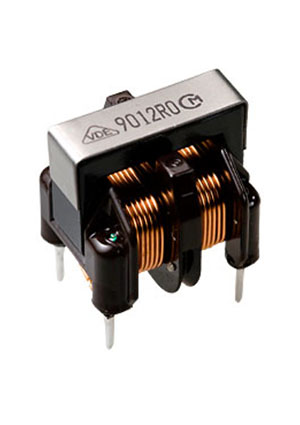

Конструктивно такие дроссели состоят из двух или более катушек, намотанных на один сердечник, на которые подаются одинаковые по фазе сигналы, в результате чего магнитные потоки складываются, и входной импеданс возрастает, подавляя синфазные токи и снижая амплитуду шумового сигнала.
Эффективность работы синфазного дросселя, большей частью, зависит от качества его производства, т.е. качества используемых ферритовых материалов, равномерности намотки, идеальной симметрия двух катушек в дросселе. Это особенно важно при использовании дросселей в ответственных приложениях, в частности, в высокочастотных устройствах.
Применение таких дросселей позволяет выполнить требования по электромагнитной совместимости (ЭМС).
| Наименование | Индуктивность, мГн, мин. | Разница индуктивности, мГн, макс. | DC сопротивление, Ом, макс. | Номинальный ток, А |
| 2R0A152K10.5L | 1.5 | 0.07 | 0.128 | 2 |
| 1R7A182K10.5L | 1.8 | 0.09 | 0.169 | 1.7 |
| 1R5A222K10.5L | 2.2 | 0.11 | 0.195 | 1.5 |
| 1R3A302K10.5L | 3 | 0.15 | 0.246 | 1.3 |
| 1R2A352K10.5L | 3.5 | 0.175 | 0.299 | 1.2 |
| 1R0A552K10.5L | 5.5 | 0.275 | 0.424 | 1 |
| 0R8A742K10.5L | 7.4 | 0.37 | 0.594 | 0.8 |
| 0R7A103K10.5L | 10 | 0.5 | 0.795 | 0.7 |
| 0R6A123K10.5L | 12 | 0.6 | 0.98 | 0.6 |
| 0R5A203K10.5L | 20 | 1 | 1.588 | 0.5 |
| 0R4A303K10.5L | 30 | 1.5 | 2.153 | 0.4 |
| 0R3A433K10.5L | 43 | 2.15 | 3.763 | 0.3 |
| Наименование | Индуктивность, мГн, мин. | Разница индуктивности, мГн, макс. | DC сопротивление, Ом, макс. | Номинальный ток, А |
| 2R0A701TUHB10.5S | 0.7 | 0.056 | 0.097 | 2 |
| 1R7A112TUHB10.5S | 1.1 | 0.068 | 0.133 | 1.7 |
| 1R4A142TUHB10.5S | 1.4 | 0.113 | 0.214 | 1.4 |
| 1R2A232TUHB10.5S | 2.3 | 0.15 | 0.274 | 1.2 |
| 1R0A352TUHB10.5S | 3.5 | 0.232 | 0.422 | 1 |
| 0R8A442TUHB10.5S | 4.4 | 0.328 | 0.624 | 0.8 |
| 0R7A872TUHB10.5S | 8.7 | 0.58 | 0.982 | 0.7 |
| 0R6A972TUHB10.5S | 9.7 | 0.735 | 1.314 | 0.6 |
| 0R5A113TUHB10.5S | 11 | 0.877 | 1.577 | 0.5 |
| Наименование | Индуктивность, мГн, мин. | Разница индуктивности, мГн, макс. | DC сопротивление, Ом, макс. | Номинальный ток, А |
| S2R0A901K10.5SL | 0.9 | 0.045 | 0.11 | 2 |
| S1R7A132K10.5SL | 1.3 | 0.065 | 0.13 | 1.7 |
| S1R5A182K10.5SL | 1.8 | 0.09 | 0.18 | 1.5 |
| S1R3A202K10.5SL | 2 | 0.1 | 0.21 | 1.3 |
| S1R0A362K10.5SL | 3.6 | 0.18 | 0.36 | 1 |
| S0R7A772K10.5SL | 7.7 | 0.385 | 0.81 | 0.7 |
| S0R5A133K10.5SL | 13 | 0.65 | 1.36 | 0.5 |
| S0R4A223K10.5SL | 22 | 0.11 | 2.32 | 0.4 |
| S0R3A363K10.5SL | 36 | 0.18 | 3.7 | 0.3 |
| Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
|---|---|---|---|---|---|---|
 |
S0R7A103K10.5L, Синфазный дроссель 10мГн = PLA10AS1030R7R2B | Tokyo Parts | 15574 шт. | со склада |
от 10000 - 38.89 от 7000 - 39.59 от 4000 - 40.30 от 1000 - 41.00 от 1 - 57.00 |
|
|
S0R7A772K10.5SL, дроссель синфазный 0.7А 7,7 мГн =PLA10AS7720R7D2B | Tokyo Parts | 7349 шт. | со склада |
от 5000 - 44.21 от 3500 - 45.17 от 2000 - 46.14 от 500 - 47.10 от 1 - 62.00 |
|
|
S0R3A433K10.5L, дроссель синфазный 0.3А 43 мГн =PLA10AS4330R3R2B | Tokyo Parts | 9077 шт. | со склада |
от 10000 - 37.15 от 7000 - 39.80 от 4000 - 42.45 от 1000 - 45.10 от 1 - 62.00 |
|
 |
0R8A442TUHB10.5S, дроссель синфазный 0.8А 4,4 мГн =PLY10AN4420R8D2B | Tokyo Parts | 2075 шт. | со склада |
от 5000 - 93.13 от 3500 - 94.85 от 2000 - 96.58 от 500 - 98.30 от 1 - 120.00 |
|
 |
0R4A303K10.5L, дроссель синфазный 30мГн 2.5Ом 0.4А =PLA10AN3030R4R2B | Tokyo Parts | под заказ | под заказ |
от 10000 - 39.91 от 7000 - 42.31 от 4000 - 44.70 от 1000 - 47.10 от 1 - 62.00 |
|
 |
0R3A433K10.5L, дроссель синфазный 0.3А =PLA10AN4330R3R2B | Tokyo Parts | под заказ | под заказ |
от 10000 - 52.20 от 7000 - 53.93 от 4000 - 55.67 от 1000 - 57.40 от 1 - 72.00 |
|
 |
S1R2A352K10.5L, дроссель синфазный 1.2А =PLA10AS3521R2R2B | Tokyo Parts | под заказ | под заказ |
от 10000 - 54.24 от 7000 - 55.96 от 4000 - 57.68 от 1000 - 59.40 от 1 - 77.00 |
|
 |
1R0A371K10.5LH, Синфазный дроссель 370мкГн 11A =PLH10AN3711R0P2B | Tokyo Parts | под заказ | под заказ |
от 10000 - 61.41 от 7000 - 63.47 от 4000 - 65.54 от 1000 - 67.60 от 1 - 82.00 |
|
 |
S2R0A901TUHB10.5, дроссель синфазный 2 А=PLY10AS9012R0R2B | Tokyo Parts | под заказ | под заказ |
от 10000 - 120.77 от 7000 - 125.18 от 4000 - 129.59 от 1000 - 134.00 от 1 - 170.00 |
|
 |
2R0A901TUHB10.5, дроссель синфазный 2А 300В 65мГн =PLY10AN9012R0R2B | Tokyo Parts | под заказ | под заказ |
от 10000 - 120.77 от 7000 - 125.18 от 4000 - 129.59 от 1000 - 134.00 от 1 - 170.00 |
