Разъемы для карт памяти Hirose

Разъемы серии DMx Hirose предназначены для использования в ноутбуках, цифровых камерах, персональных гаджетах, аудио-видео оборудовании и других портативных устройствах, оснащенных функцией записи на SD карту памяти. Разъемы серии DM имеют металлический корпус, что позволяет им выдерживать нагрузки при установке карты в 400 Ньютонов. Карту можно удалить из разъема при силе вытягивания 4 Ньютона. В число дополнительных функций данной серии входят встроенная блокировка, которая позволяет удерживать карту, и встроенный механизм Push-in/Push-out.

Соединители представлены несколькими сериями: DM1 – для SD карт памяти, DM3 – для microSD. Кроме того, внутри каждой серии разъемы различаются по ориентации разъема: она может может быть стандартной (зажим снизу, ламели снизу) или обратной (зажим сверху, ламели сверху).

Особенности разъемов для карт памяти Hirose

1. Выдерживают большое усилие при установке карты

Разъемы выполнены из термопластика и оснащены верхней металлической крышкой, которая укрепляют заднюю часть корпуса разъема, на который приходится максимальная нагрузка при установке карты.

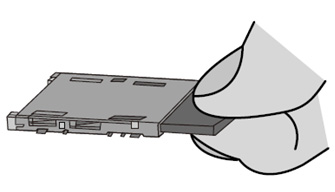

2. Защита карты от повреждения при случайном изъятии.

Карту можно достать из разъема, если прилагаемая сила превышает 4 Ньютона. Боковые блокираторы на корпусе соединителя при этом не пострадают, разъем сохранит свою функциональность.

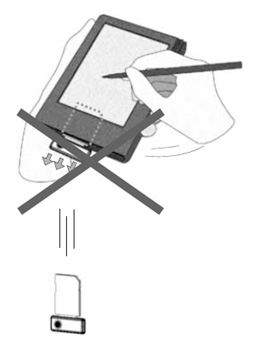

3. Предотвращение случайного изъятия карты

Встроенная система блокировки защищает карту и оборудование от случайного удаления и потери данных.

4. Надежные механизмы установки и удаления карты
Надежные механизмы установки и удаления карты обеспечивают простоту и надежность монтажных операций с картой памяти.

5. Работы с цифровыми I/O картами ввода/вывода
Разъемы имеют встроенный контакт заземления и могут работать с различными модулями расширения, включая Bluetooth модули.

6. Защита от неправильного подключения SD карты
Уникальный дизайн слота разъема защищает его от повреждений при попытке неправильной установки карты памяти.

7. Детектор наличия карты в устройстве
На боковой части корпуса разъемы имеют детектор установленной карты, по умолчанию он нормально-разомкнут.

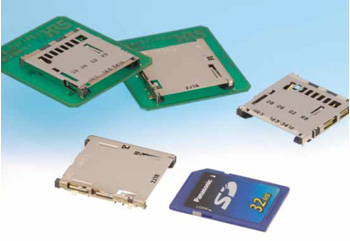

Серия DM1 - для SD карт

Серия DM3 - для microSD карт

Технические характеристики
— Рабочий ток: 0.5А пост.тока
— Рабочее напряжение: 125В перем.тока
— Диапазон рабочих температур: -25-85°С, влажность 95%
— Сопротивление изоляции: 1000МОм мин.
— Напряжение пробоя: 500В перем.тока/мин.
— Сопротивление контактов: 100мОм макс.
— Стойкость к вибрации: 10-55Гц, амплитуда 0.75мм
— Материал изолятора: термостойкий пластик
— Материал контактов: фосфористая бронза
— Покрытие контактов: позолота
— Покрытие выводов: луженая медь
— Крышка корпуса: нержавеющая сталь
