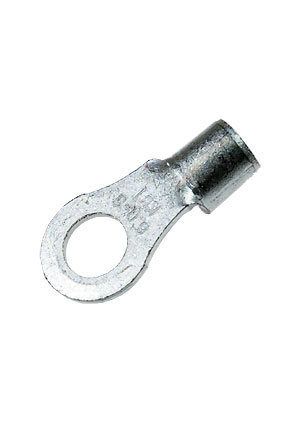

Наконечники ПМ – это медные луженые наконечники для пайки на кабель производства калужского завода КВТ. Они производятся из листовой электротехнической меди марки М1 и предназначены для оконцевания пайкой или опрессовкой кабелей и проводов с медными жилами (например, КГ, ВВГ, NYM). Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру. Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта.
Наконечники ПМ предназначены для пайки, но также могут монтироваться методом опрессовки. Благодаря заваренному шву, ориентация наконечника в матрицах инструмента не имеет значения и опрессовка может производиться даже поверх самого сварного шва.
Наконечники производятся по ТУ 3449-033-97284872-2006.
Характеристики наконечников ПМ
— Предназначены для оконцевания пайкой или опрессовкой кабелей и проводов с медными жилами
— Материал: листовая электротехническая медь марки М1
— Покрытие: олово-висмутовое электролитическое лужение
— Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру
— Наряду с пайкой конструктивные особенности наконечников ПМ (КВТ) предполагают монтаж опрессовкой в качестве альтернативы или комбинированное использование двух методов соединения
— Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта
— Благодаря заваренному шву, ориентация наконечника в матрицах инструмента не имеет значения и опрессовка может производиться даже поверх самого сварного шва
— Специальная серия высокоточных матриц «КВТ» для опрессовки при помощи гидравлических прессов ПГР-300, ПГРс-300, ПГП-300 (КВТ)
Эксплуатационные характеристики
— Гарантийный срок хранения 5 лет
— Гарантийный срок эксплуатации 5 лет
— Срок службы 25 лет
Габаритные размеры
| Наименование | Сечение (мм2) | Размеры (мм) | Размер винта | |||||
| D | B | L | d | d1 | ||||
| ПМ 1.5-4 | 1.5 | 1.5 | 4.3 | 6.6 | 14.6 | 3.4 | 1.7 | М4 |
| ПМ 1.5-5 | 1.5 | 1.5 | 5.3 | 8.0 | 16.0 | 3.4 | 1.7 | М5 |
| ПМ 2.5-4 | 2.5 | 2.5 | 4.3 | 6.5 | 14.4 | 4.0 | 2.3 | М4 |
| ПМ 2.5-5 | 2.5 | 2.5 | 5.3 | 9.5 | 17.0 | 4.0 | 2.3 | М5 |
| ПМ 2.5-6 | 2.5 | 2.5 | 6.4 | 12.0 | 21.8 | 4.0 | 2.3 | М6 |
| ПМ 4-4 | 4 | 4 | 4.3 | 8.0 | 18.0 | 5.0 | 3.0 | М4 |
| ПМ 4-5 | 4 | 4 | 5.3 | 8.0 | 18.0 | 5.0 | 3.0 | М5 |
| ПМ 6-5 | 6 | 6 | 5.3 | 9.5 | 19.5 | 5.5 | 3.4 | М5 |
| ПМ 6-6 | 6 | 6 | 6.4 | 12.0 | 22.5 | 5.5 | 3.4 | М6 |
| ПМ 6-8 | 6 | 6 | 8.4 | 15.0 | 27.0 | 5.5 | 3.4 | М8 |
| ПМ 10-6 | 10 | 10 | 6.4 | 15.0 | 30.0 | 7.2 | 4.7 | М6 |
| ПМ 10-8 | 10 | 10 | 8.4 | 15.0 | 29.5 | 7.2 | 4.7 | М8 |
| ПМ 16-6 | 16 | 16 | 6.4 | 12.0 | 30.0 | 9.0 | 6.0 | М6 |
| ПМ 16-8 | 16 | 16 | 8.4 | 16.0 | 32.5 | 9.0 | 6.0 | М8 |
| ПМ 16-10 | 16 | 16 | 10.5 | 16.0 | 32.5 | 9.0 | 6.0 | М10 |
| ПМ 25-6 | 35 | 25 | 6.4 | 16.5 | 34.0 | 11.5 | 8.0 | М6 |
| ПМ 25-8 | 35 | 25 | 8.4 | 16.5 | 34.0 | 11.5 | 8.0 | М8 |
| ПМ 35-8 | 50 | 35 | 8.4 | 22.0 | 42.5 | 13.4 | 9.5 | М8 |
| ПМ 35-10 | 50 | 35 | 10.5 | 22.0 | 43.0 | 13.4 | 9.5 | М10 |
| ПМ 50-8 | 70 | 50 | 8.4 | 22.0 | 50.0 | 15.5 | 11.5 | М8 |
| ПМ 50-10 | 70 | 50 | 10.5 | 22.0 | 50.0 | 15.5 | 11.5 | М10 |
| ПМ 70-10 | 95 | 70 | 10.5 | 24.0 | 50.5 | 17.5 | 13.5 | М10 |
| ПМ 95-10 | 120 | 95 | 10.5 | 27.0 | 54.5 | 19.5 | 15.0 | М10 |
| ПМ 120-10 | 150 | 120 | 10.5 | 29.0 | 56.0 | 22.0 | 17.0 | М10 |
| ПМ 150-12 | 185 | 150 | 12.8 | 36.5 | 66.0 | 26.0 | 19.3 | М12 |
| ПМ 185-12 | 240 | 185 | 12.8 | 39.0 | 68.5 | 28.0 | 21.0 | М12 |
