PT500 – это серия датчиков дифференциального давления китайского производителя Xian Chinastar, предназначенная для использования с жидкими средами, водой, маслом, для измерения жидких, газообразных и других сред.
Датчики имеют термокомпенсацию, отличаются высокой стабильностью, надежностью и точностью при компактных габаритных размерах.
Корпус выполнен из нержавеющей стали AISI 316L, оснащен нержавеющей диафрагмой и выдерживает статическое давление до 20МПа. Также датчики давления соответствуют стандарту взрывоопасности GB3836.4 ExiaII.CT6.
Линейка продукции включает в себя диапазонные датчики на давление от -/+10 кПа до -/+3,5 МПа, статическое давление может достигать 20МПа.
Датчики серии PT500, в первую очередь, предназначены для ОЕМ производителей, поэтому они выпускаются под заказ клиента с различным набором технических параметров.
В зависимости от типа выходного сигнала датчики PT500 выпускаются в четырех модификациях:
— выходной сигнал 0.5 - 4.5В пропорц.
— выходной сигнал 0 – 10В
— выходной сигнал 0 – 5В
— выходной сигнал по току 4-20мА
Присоединение к арматуре осуществляется через штуцер G1/4, кабель 2м. Питающее постоянное напряжение промышленного стандарта от 10 до 30В (стандартное), на заказ возможна поставка датчиков с напряжением питания 5В DC или 12-30В DC.
Система обозначений
| PT500 | - | 4.0GPa | - | G1/4 | - | CW2m | - | 420 | - | 09 | - | B | - | 05 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
1. Серия
2. Максимальное измеряемое давление
3. Разъем подключения к магистрали
4. Тип подключения: CW – кабель 2м
5. Тип выходного сигнала: 420 – 4-20мА, 0050 – 5В
6. Напряжение питания: 09: 10-30В DC, 03: 5В DC, 13: 12-30В DC
7. Материал изолятора: B: NBR бутадиен-нитрильный каучук, F: FKM фторкаучук
8. Точность: 05: ±0,5%, 03: ±0,25%

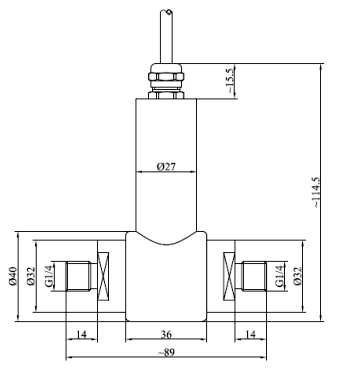

Габаритные размеры
| Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
|---|---|---|---|---|---|---|
 |
PT500-5kPa-G1/4-CW2m-0050-09-B-05, датчик диф давления 0-5кПа 5В G1/4" кабель 2м | Xian Chinastar | 10 шт. | со склада |
от 20 - 8662.64 от 14 - 10108.43 от 8 - 11554.21 от 2 - 13000.00 от 1 - 13500.00 |
|
|
PT500-5.0GPa-G1/4-CW2m-0050-09-B-05, датчик диф давления 0-5.0МПа 5В G1/4" кабель 2м | Xian Chinastar | 10 шт. | со склада |
от 20 - 11745.56 от 14 - 13697.04 от 8 - 15648.52 от 2 - 17600.00 от 1 - 18300.00 |
|
|
PT500-4.0GPa-G1/4-CW2m-0050-09-B-05, датчик диф давления 0-4.0МПа 5В G1/4" кабель 2м | Xian Chinastar | 10 шт. | со склада |
от 20 - 11745.56 от 14 - 13697.04 от 8 - 15648.52 от 2 - 17600.00 от 1 - 18300.00 |
|
|
PT500-3.0GPa-G1/4-CW2m-0050-09-B-05, датчик диф давления 0-3.0МПа 5В G1/4" кабель 2м | Xian Chinastar | 10 шт. | со склада |
от 20 - 11745.56 от 14 - 13697.04 от 8 - 15648.52 от 2 - 17600.00 от 1 - 18300.00 |
|
|
PT500-2.0GPa-G1/4-CW2m-0050-09-B-05, датчик дифференциального давления 0-2 МПа 5В G1/4" кабель 2м | Xian Chinastar | 10 шт. | со склада |
от 20 - 11745.56 от 14 - 13697.04 от 8 - 15648.52 от 2 - 17600.00 от 1 - 18300.00 |
|
|
PT500-1.0GPa-G1/4-CW2m-0050-09-B-05, датчик диф давления 0-1.0МПа 5В G1/4" кабель 2м | Xian Chinastar | 10 шт. | со склада |
от 20 - 11745.56 от 14 - 13697.04 от 8 - 15648.52 от 2 - 17600.00 от 1 - 18300.00 |
|
|
PT500-50kPa-G1/4-CW2m-0050-09-B-05, датчик диф давления 0-50кПа 5В G1/4" кабель 2м | Xian Chinastar | 10 шт. | со склада |
от 20 - 11745.56 от 14 - 13697.04 от 8 - 15648.52 от 2 - 17600.00 от 1 - 18300.00 |
|
|
PT500-5.0GPa-G1/4-CW2m-420-09-B-05, датчик диф давления 0-5.0МПа 4-20мА G1/4" кабель 2м | Xian Chinastar | 10 шт. | со склада |
от 20 - 11745.56 от 14 - 13697.04 от 8 - 15648.52 от 2 - 17600.00 от 1 - 18300.00 |
|
|
PT500-4.0GPa-G1/4-CW2m-420-09-B-05, датчик диф давления 0-4.0МПа 4-20мА G1/4" кабель 2м | Xian Chinastar | 20 шт. | со склада |
от 20 - 11745.56 от 14 - 13697.04 от 8 - 15648.52 от 2 - 17600.00 от 1 - 18300.00 |
|
|
PT500-500kPa-G1/4-CW2m-0050-09-B-05, датчик диф давления 0-500кПа 5В G1/4" кабель 2м | Xian Chinastar | 10 шт. | со склада |
от 30 - 12441.05 от 21 - 14494.03 от 12 - 16547.02 от 3 - 18600.00 от 1 - 19400.00 |
