Реле серии RT являются сегодня общепризнанным стандартом промышленных реле. Благодаря своей популярности они имеют дешевые аналоги почти у каждого азиатского производителя. Это реле в малогабаритном корпусе 29х12,7х15,7 мм для монтажа в отверстие платы.
Силовые реле серии RZ представляют собой эконом-вариант RT реле, они рекомендованы для бюджетных применений, где стоимость является основным критерием выбора. Реле RT и RZ полностью взаимозаменяемы по посадочным местам и габаритным размерам корпуса, назначению выводов и, электрическим характеристикам. Также, они используют одинаковые аксессуары для монтажа: панельки, колодки, модули защиты и индикации.
Модели
1. По конфигурации контактных групп серия RT подразделяется на следующие подгруппы:
RT1, RT2, RT3 – однополюсные реле с нормально разомкнутой (1 form A) или перекидной (1 form C) контактной группой
RT4, RTE – двухполюсные реле с нормально разомкнутой (1 form A) или перекидной (1 form C) контактной группой
Реле серии RZ представлены только однополюсными моделями с НО (1 form A) или перекидной (1 form C) контактной группой.

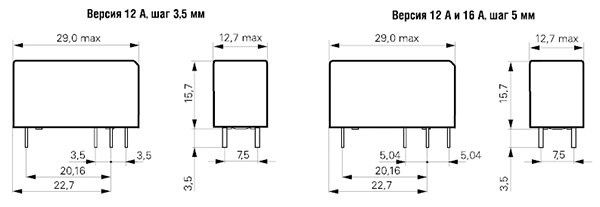

2. По расположению выводов реле серий RT и RZ делятся на модели с шагом 3.5 (только на 12А) и 5 мм.
Электрические параметры
Все модели реле выпускаются на ток 12 или 16 А (250 В АС, максимальное напряжение коммутации 400 В).
Напряжение катушки от 5 до 110 В постоянного тока и от 24 до 230 В переменного тока. Напряжение изоляции между контактами составляет 1000 Вrms.
Реле с номинальным током 12 А способны коммутировать нагрузку до 3000 ВА. У версий с номинальным током 16 А коммутируемая мощность достигает 4000 ВА.
Реле серии RZ имеют меньше моделей по параметрам катушки по сравнению с реле RT. Для RZ серии доступны только восьмь вариантов управляющих катушек от 3 до 48 В (в серии RT есть катушки на 60 и 110 В).
Материалы
Материал контактов у реле RT и RZ AgNi 90/10, однако некоторые модели серии RT3 имеют дополнительное покрытие золотом. Все реле RT выполнены в стандартном негерметичном корпусе, однако модели RT…R имеют защиту от попадания флюса.
Система обозначений
RZ | 0 | 3 | - | 1C | 3 | - | D024 | R |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
1. Реле серии RZ
2. Стандартная версия
3. Шаг:
1 – 3.5 мм 12А
2 – 5 мм, 12А
3 – 5 мм 16А
Н – 5 мм 16А высокоэффект.
4. Конфигурация:
1А – 1 Form A
1C – 1 Form C
5. Материал контактов:
4 - AgNi 90/10
3 - AgSnO2
6. Параметры катушки
7. Герметизация: не обозн. – негерметичный корпус, R - герметичный
Выводы
Серии RT и RZ очень схожи по электрическим и габаритно-посадочным характеристикам. Разница между ними проявляется в материалах и надежности конструкции. В компромиссе «цена-качество» на стороне цены выступают реле серии RZ, а на стороне качества – серия RT.
