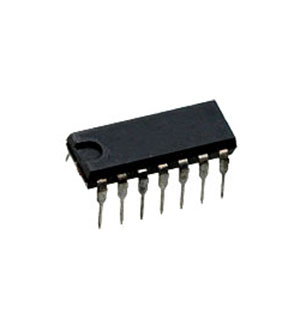

К155АГ1, (SN74121N)(1991г)

Микросхема К155АГ1 (74121) это одноканальный ждущий мультивибратор. Он формирует калиброванные импульсы с хорошей стабильностью длительности. Мультивибратор содержит внутреннюю ячейку памяти — триггер с двумя выходами Q и Q. Поскольку о6а выхода имеют наружные выводы (6 и 1 соответственна), разработчик получает от микросхемы парафазный сформированный импульс. Триггер имеет три импульсных входа логического управления,(установки в исходное состояние) через элемент Шмитта. Вход В (активный перепад — положительный) дает прямой запуск триггера, входы Al, А2 — инверсные (активный перепад — отрицательный).

Электрические параметры:
1 Номинальное напряжение питания 5 В 5 %
2 Выходное напряжение низкого уровня 0,4 В
3 Выходное напряжение высокого уровня 2,4 В
4 Напряжение на антизвонном диоде -1,5 В
5 Входной ток низкого уровня по выводам 3,4 по выводу 5 - 1,6 мА - 3,3 мА
6 Входной ток высокого уровня по выводам 3,4 по выводу 5 0,04 мА 0,08 мА
7 Входной пробивной ток 1 мА8 Ток короткого замыкания -18...-55 мА
9 Ток потребления при Uвх= 0 при Uвх= 4,5 В 25 мА 40 мА
10 Потребляемая статическая мощность 171 мВт
11 Время задержки распространения при включении по выводам 3,4 по выводу 5 80 нс 65 нс
12 Время задержки распространения при выключении по выводам 3,4 по выводу 5 70 нс 55 нс

Технические характеристики

Вес:

1 гр.

К155АГ1 (datasheet)
