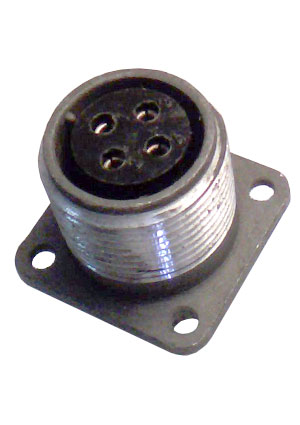

ШР20П4ЭГ8, розетка на блок (22-23г) приемка ОТК

ШР разъемы предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В. Разъемы типа ШР выпускают с числом контактных пар от 1 до 45. Штыри имеют диаметр от 1,5 до 9 мм и рассчитаны на пропускание тока до 100А. Соединение разъемов – резьбовое, с одношпоночной поляризацией. Разъемы можно применять для соединения неэкранированных и экранированных кабелей. В последнем случае на корпусе вместо хомута делают резьбу с гайкой.
Система соединителей ШР состоит из фланцевой блочной розетки (ее также называют колодкой) с креплением винтами и кабельной вилки (вставки) с накидной гайкой.

Технические характеристики

Серия	ШР
Производитель	Элекон
Функциональное назначение	розетка
Форма контактов	прямые
Материал корпуса	металл
Материал изолятора	карболит
Сопротивление изолятора не менее,МОм	1000
Покрытие контактов	серебро
Сопротивление контактов не более,Ом	0.01
Максимальный ток, не более,А	25
Рабочее напряжение ,В	850
Рабочая температура,оС	-60...110
Вес:	30 гр.
