К554СА3А, (1990-1997)

Микросхемы К554СА3А представляют собой компараторы напряжения, содержащие 51 интегральный элемент. Компараторы имеют малый входной ток и большой коэффициент усиления, поэтому их можно использовать для подключения высокоомной нагрузки (типа датчиков), в высокоточных преобразователях сигналов и генераторах импульсов.

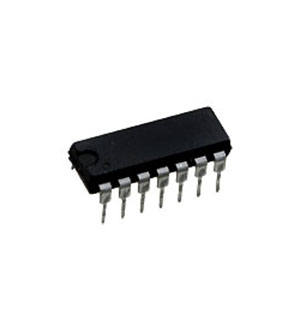

Компараторы К554СА3А совместимы с ЭСЛ-, ТТЛ- и МОП-схемами. Корпус К554СА3А типа 201.14-1 масса не более 1 г. Импортный аналог: LM111.
Технические характеристики
Номинальное напряжение питания:
Ucc1 15 В 10%
Ucc2 -15 В 10%
Напряжение смещения нуля:
К554СА3А не более 6 мВ
К554СА3Б не более 7,5 мВ
Остаточное напряжение не более 1,5 В
Средний входной ток:
К554СА3А не более 100 нА
К554СА3Б не более 250 нА
Разность входных токов:
К554СА3А не более 10 нА
К554СА3Б не более 50 мкА
Время задержки выключения не более 300 нс
Коэффициент усиления напряжения не менее 1,5*10^5
Предельно допустимые режимы эксплуатации
Напряжение питания
Ucc1 13,5...16,5 В
Ucc2 -13,5...-16,5 В
Значение статического потенциала 200 В
Максимальное входное дифференциальное 30 В
Синфазное входное напряжение 15 В
Температура окружающей среды -45... 85оC

Технические характеристики

Вес:

2 гр.

К554СА3А (datasheet)

Сайт производителя: Альфа
