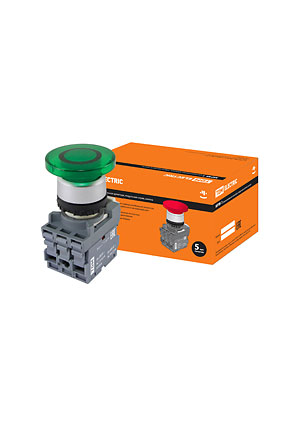

Модульные кнопки предназначены для коммутации электрических цепей управления переменного напряжения до 660 В частотой 50 и 60 Гц и постоянного напряжения до 440 В. Может поставляться как в собранном виде - привод с модулями (блоками контактов), так отдельными компонентами.
Светосигнальная арматура модульной серии обладает лучшими эксплуатационными характеристиками и повышенной надежностью.
Светосигнальная арматура модульной серии отличается простотой монтажа контактных блоков посредством защелкивания без использования инструментов.
Модульная кнопка состоит из следующих конструктивных элементов:
- контактный блок однополюсный с замыкающим или размыкающим контактом
- монтажная колодка (на нее можно установить три или пять контактных блоков в ряд)
- светодиодного или лампового блока
- гайки
- корпуса переключателя (кнопка, грибовидная кнопка, переключатель с ключом и т.д.)
Минимальное рабочее напряжение: 12 В
Минимальный рабочий ток: 0,01 А
Номинальное напряжение изоляции: 660 В
Номинальное рабочее напряжение АС: 660 В (50 и 60 Гц)
Номинальное рабочее напряжение DC: 400 В
Номинальный тепловой ток: 10 А
Номинальный рабочий ток (категория применения AC 15) :
при 120 В - 8 A
при 230 В - 6 A
при 400 В - 4 A
при 660 В - 2 A
Номинальный рабочий ток (категория применения DC 13):
при 24 В - 5А
при 125 В - 1,1А
при 250 В - 0,55А
Клеммы: винтовые
Сечение подсоединяемого провода: 1х0,5 кв.мм мин, 2х2,5 кв.мм макс.
Степень защиты: IP40
