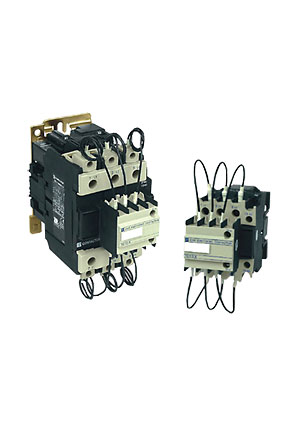

TC1D12K02U7, контактор 12 кВар

Контакторы коммутации емкостной нагрузки
В момент включения конденсатора, мы имеем практически коротко замкнутую цепь и ток в ней достаточно велик. Значение тока определяется величиной переменного напряжения, импедансом выводов конденсатора, соединяющих кабелей, и обмоток силового трансформатора.
При индивидуальной компенсации пик зарядного тока может превышать в 30 раз номинальный ток конденсатора, а при многоступенчатой компенсации броски пускового тока могут достигать величин в 130 раз выше номинальных значений.
Такой значительный пусковой ток, возникающий в паре контактор и конденсатор, проходя через обычный контактор может повредить его (возникает т.н. "сварка" контактов), а также вывести из строя другое оборудование. Поэтому необходимо ограничить зарядный ток конденсатора, включив демпфирующие резисторы или использовать специальные контакторы коммутации емкостной нагрузки.
Контакторы коммутации "ТС" специально разработаны и предназначены для компенсации реактивной мощности нагрузки. Конструкция контактора коммутации имеет 3-х контактный узел вспомогательных контактов для компенсации реактивной мощности и 6 резисторов (по 2 на фазу) для ограничения пиковой нагрузки до нормальных значений тока, поступающего на главные контакты устройства и последующим замыканием накоротко демпфирующих резисторов.
Преимущества контакторов коммутации
• Отвечает требованиям эксплуатации IS13947-4-1 для категории AC 6B;
• Экономия средств;
• Высокая электрическая износостойкость;
• Энергосбережение и минимальная потеря мощности при работе;
• Контакторы обеспечивают высокую степень безопасности;
• Отсутствие опасности высокого напряжения;
• Возможность параллельного включения конденсаторной батареи без ухудшения параметров;
• Минимальные затраты на обслуживание.

Технические характеристики

Вес:

0.00 гр.
