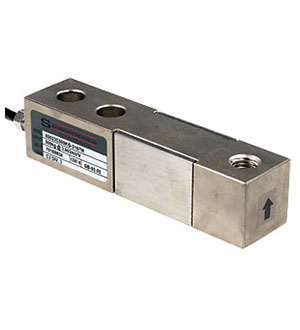

65023-500K-C3-00F, 65023-500kg-C3-30 6M25-AS-C&Pt-IP67-STD, тензодатчик

Тензометрические датчики – датчики, преобразующие величину деформации конструкции в электрический сигнал. Тензодатчик представляет собой металлическую конструкцию, внутри которой размещены резисторы с электрической схемой. Сам тензодатчик связан с корпусом весов механическим способом. Как только изменяется вес на дозаторе, корпус датчика дефомируется и усилие передается на встроенные тензорезисторы. Они, в свою очередь, создают электрический сигнал и передают его на какой-либо измеритель (обычно это весовой терминал).
Весоизмерительные датчики могут различаться по классу точности: A, B, C, D и числу поверочных интервалов, количество которых уменьшается к классу D. Эти значения объединяются в одну маркировку типа С2 или С3, которая расшифровывается как «датчик класса С, 2000 интервалов».
Кроме того, датчики классифицируются по типу нагрузки:
- на растяжение
- на сжатие
- на изгиб
- универсальные (растяжение-сжатие)
В нашей номенклатуре представлены тензодатчики производителей Tedea-Huntleigh, Revere, Celtron, Sensortronics (под ТМ Vishay) следующих типов:
- одноточечные
- одиночная и сдвоенная балка
- цилиндрические
- S-образные
- колонна и др.
