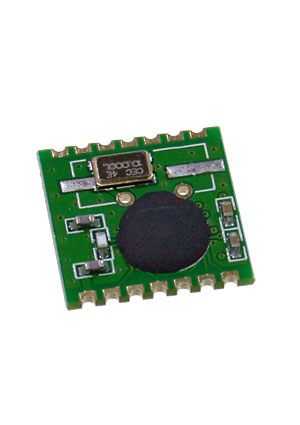

RFM01-868-S2, приемник 868МГц FSK SPI

RFM01 — модуль радиоприемника
RFM01 — недорогой модуль радиоприемника для работы в диапазонах 433, 868, 915 МГц. Его базой является кристалл многофункциональной микросхемы приемника RF01, содержащий PLL-синтезатор с малым временем захвата и шагом 2,5 кГц, блок нулевой промежуточной частоты и внутренний демодулятор. Из дополнительных опций имеется таймер пробуждения, детектор разряженной батареи, автоматическая настройка антенны, аналоговый и цифровой измерители уровня принимаемого сигнала, вход сигналов тактирования и сброса от внешнего микроконтроллера.
Простой в программировании SPI-интерфейс радиомодулей используется микроконтроллером для приема данных и управления внутренними настройками. Нет необходимости в дополнительной ручной калибровке цепей, что существенно сокращает время работы над конечным проектом.
Радиомодуль RFM01 рассчитан на работу в паре с радиомодулем RFM02 ЧМ-передатчика. В диапазоне 433 МГц для этой пары удается достичь устойчивой связи при прямой видимости на расстоянии 300 м.

Основные характеристики радиомодуля RFM01: <
• чувствительность: –109 дБм
• скорость приема данных: до 115,2 кбайт/с с внутренним демодулятором, до 256 кбайт/с внешним RC-фильтром
• программируемая полоса пропускания: 67–400 кГц
• FIFO-буфер: 16 бит
• диапазон напряжения питания: 2,2–5,4 В
• ток потребления в рабочем режиме: не более 11 мА.

Технические характеристики

Производитель	HOPERF
Тип модуля	приемник
Диапазон, МГц	868
Интерфейс	SPI
Вес:	0.60 гр.
