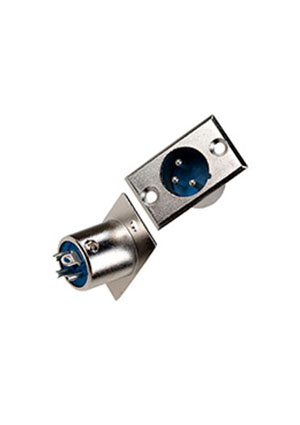

1-530 (XLR-MC- 402), разъем XLR 3 контакта штекер металл на корпус

Разъемы XLR применяются в профессиональной аудио, видео и световой аппаратуре для симметричной передачи аналоговых сигналов микрофонного или линейного уровня, цифровых сигналов, а также синхросигнала.
Наибольшую популярность имеют 3-контактные соединители. Контакт 1 предназначен для соединения с общим проводником, контакт 2 - с плюсовым, а контакт 3 - с минусовым. Контакт 0 - это корпус разъема, иногда его соединяют с контактом 1.
Разъемы XLR представлены гнездами и вилками. Обе ответные части разъема могут быть как кабельными, так и панельными. Для выхода сигнала используется штекер, а для входа – гнездо.
Разъемы имеют балансное подключение и отличаются высокой надежностью. Они защищены от неправильного подключения посредством замка, который защелкивается при соединении обеих частей разъема. Также, разъемы имеют толстые и прочные контактные штырьки.
