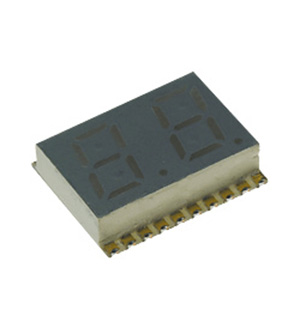

KCDC03-123, светодиодный индикатор зеленый 62мм 1x7 11мКд

7-сегментный индикатор Kingbright конструктивно объединяет в своем корпусе 8 светодиодов: семь из них выложены в форме восьмёрки и ещё один представляет точку в правом нижнем углу. С помощью точки можно вывести один разряд числа или какой-либо другой символ. Для вывода больших чисел или нескольких символов можно использовать несколько индикаторов (типа KPSC56/KPSA56) или выбрать один индикатор с нужным числом разрядов:
- один разряд серия KPSCхх/KPSAхх
- два разряда серия KPDCхх/KPDAхх
- три разряда серия KPBCхх/KPBAхх
- четыре разряда KPCCхх/KPCAхх
Подключение семисегментных индикаторов осуществляется через общий анод (для серий KPSA, KPDA, KPBA, KPCA) или общий катод (для серий KPSC, KPDC, KPBC, KPCC).
Индикаторы поставляются с разным цветом свечения (последняя группа букв в маркировке): HWA – красный, EWA – оранжевый, GWA – зеленый, YWA – желтый, SRWA – красный суперяркий, SGWA – зеленый суперяркий.
Сегменты необходимо подключать к источнику питания 5 В через токоограничивающие резисторы, например, резистор на 220-240 Ом (0.125-0.25 Вт). Семисегментные индикаторы этой серии предназначены для монтажа на печатную плату.
Для подключения индикатора можно использовать выходной сдвиговый регистр (типа 74HC595) или 7-сегментный драйвер (например, CD4026).

Технические характеристики

Производитель	Kingbright
Цвет свечения	зеленый
Максимальная сила света, мКд	11
Количество сегментов	7
Количество разрядов	2
Схема включения.	общий катод
Рабочая температура,С	-40...85
Вес:	2 гр.
