MP1003F, Световой эффект "Разбегающиеся линии"

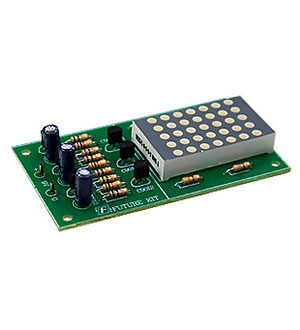

MP1003F создает световой эффект разбегающихся вертикальных линий из семи светодиодов с помощью светодиодной матрицы 5х7. Модуль может быть использовано для привлечения внимания на витринах или стендах.
Устройство MP1003F представляет собой генератор частоты, выполненный на транзисторах TR2, TR3 и TR6, которые открываются поочередно. Для ограничения максимального тока через них установлены резисторы R6, R10, R13. При этом частота переключений зависит от номиналов времязадающей цепи R=10кОм и С=47мкФ. Транзисторы TR5, TR4, TR1 используются в качестве ключей управления светодиодами. Резисторы R=330Ом, включенные последовательно со светодиодами ограничивают максимальный ток через них.
