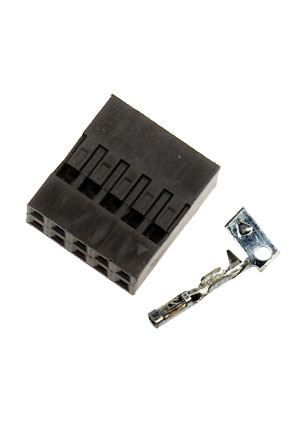

BLD-10, гнездо на кабель КОМПЛЕКТ С КОНТАКТАМИ шаг 2.54мм 2x5 (130A-D10)

Разъемы серии BLD представляют из себя двухрядные пластмассовые корпуса и контакты к ним, которые могут быть позолоченными или лужеными. Количество контактов, имеющих квадратное сечение в отверстие, соответствует количеству отверстий на корпусе, в которые вставляются контакты. Контакты можно монтировать на провод при помощи пайки или обжима. Для обжима контактов разъемов BLD лучше всего использовать специальный инструмент.
Предварительно смонтированный на провод контакт, вставляется в колодку разъема и фиксируется в ней за счет специальных усиков, имеющихся на контакте. Разъемы BLD имеют шаг: 2,54мм. c количеством контактов от 4 до 80.
Данная серия разъемов применяется для соединений типа плата–кабель (устройство–кабель) и используются в компьютерах, материнских платах и сетевых картах, в различных радиоэлектронных устройствах.

Технические характеристики

Серия	BLD
Производитель	NXU
Функциональное назначение	гнездо на кабель
Количество рядов	2
Форма контактов	прямые
Шаг контактов,мм	2.54
Количество контактов	10
Материал изолятора	полимер усиленный стекловолокном
Сопротивление изолятора не менее, МОм	500
Материал контактов	фосфористая бронза
Покрытие контактов	гальваническое золото 0.5 мкм
Сопротивление контактов не более,Ом	0.01
Рабочий ток,А	1
Предельное напряжение не менее,В	1500 В перем.тока в течение 1 мин.
Рабочее напряжение,В	500
Рабочая температура,оС	-25...105
Вес:	3 гр.
