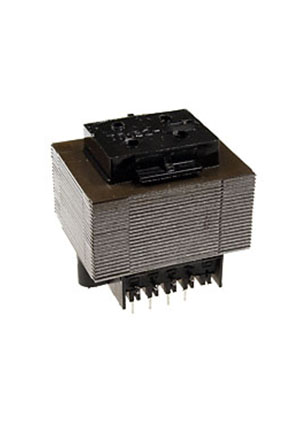

ТП112-19, трансформатор питания (ТП132-19) 2х9В 0.5А

Трансформатор питания для установки в печатную плату и для навесного монтажа. Конструкция каркаса обеспечивает усиленную изоляцию между I и II обмотками. Трансформатор изготавливается в пожаробезопасном исполнении с термопредохранителем в первичной обмотке и без него.
Трансформатор изготавливается в соответствии с Техническими Условиями НТСК 671121.001ТУ, декларация о соответствии TC N RU Д-RU.AB93.B.01381.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Ток холостого хода, не более: 0,03 А
Максимальная мощность: 7,2 Вт
Габаритные размеры: 43 x 36 x 41 мм
Масса: 0,24 кг
FK - термопредохранитель с температурой срабатывания: 125о С
Дополнительное механическое крепление к плате двумя самонарезающими винтами
Класс трудногорючести по UL94: V-0 или V-2
Допустимые отклонение вторичных напряжений: ±5%
Электрическая прочность изоляции:
первичная – магнитопровод 4000 В
первичная – вторичная 4000 В
вторичная – вторичная 600 В
вторичная – магнитопровод 4000 В
Напряжение питания: 220 В ±10%
Частота: 50 Гц ±0,5 Гц

Технические характеристики

Производитель	НПК-Комплекс
Тип	ТП (открытые)
Напряжение на первичной обмотке, В	220 В/50 Гц
Напряжение I вторичной обмотки, В	9
Напряжение II вторичной обмотки, В	9
Номинальный ток I обмотки, А	0.4
Номинальный ток II обмотки, А	0.4
Выходная мощность, Вт	7.2
Габаритные размеры, мм	43х36х40
Вес:	240 гр.
