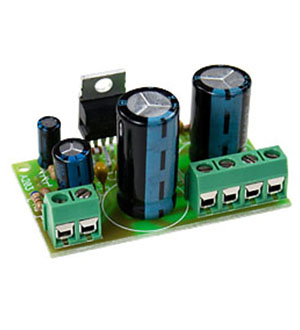

ВМ2036 - простой и мощный усилитель НЧ класса Hi-Fi. Усилитель можно применять как на открытом воздухе, так и в помещении в составе музыкального комплекса.
Блок представляет собой простой и надежный мощный усилитель НЧ класса Hi-Fi, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. Обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки.
Технические характеристики
Напряжение питания: 10 - 50 В
Пиковое значение выходного тока: 5 А
Ток в режиме покоя: 30 - 55 мА
Долговременная выходная мощность при коэффициенте гармоник 0,5 % и
Uп = 36 В, Rн = 4 Ом: 28 Вт,
Uп = 36 В, Rн = 8 Ом: 18 Вт,
Uп = 44 В, Rн = 8 Ом: 25 Вт.
Долговременная выходная мощность при коэффициенте гармоник 10 % и
Uп = 36 В, Rн = 4 Ом: 35 Вт,
Uп = 36 В, Rн = 8 Ом: 22 Вт,
Uп = 44 В, Rн = 8 Ом: 32 Вт.
Суммарное значение коэффициента нелинейных искажений при
Uп = 36 В, Rн = 4 Ом, F = 1 кГц, Pвых = 0,1 - 24 Вт: 0,03 %.
Суммарное значение коэффициента нелинейных искажений при
Uп = 44 В, Rн = 8 Ом, F = 1 кГц, Pвых = 0,1 - 20 Вт: 0,02 %
Коэффициент усиления по напряжению Au: 30 дБ
Входное сопротивление: 22 кОм
Диапазон воспроизводимых частот: 20 - 25000 Гц
Размеры печатной платы: 53x33 мм
