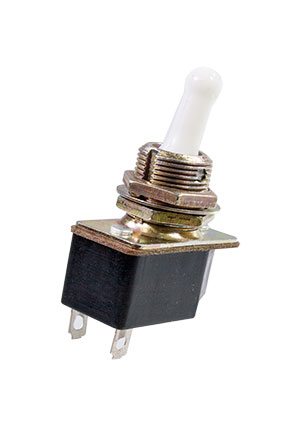

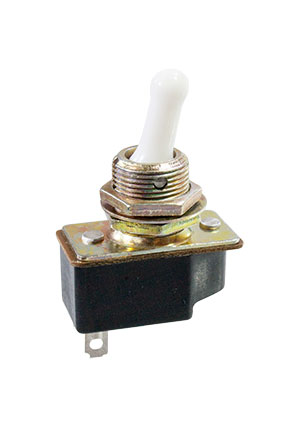

Т1, тумблер (24-25г.)

Однополюсные тумблеры серии Т1 предназначены для коммутации цепей сигнализации, питания и управления с напряжением 0.1-250В, силой тока 0,01-6А и коммутируемой мощностью до 660Вт.
Механизм переключения тумблера – рычажного типа. Контактная группа тумблеров выполняет функции включения, отключения или переключения в одном или двух направлениях цепи. В некоторых тумблерах предусмотрена подсветка в виде светящейся ручки. Тумблеры крепятся в отверстии на панели путём фиксации с помощью резьбового соединения. Монтаж выводов под пайку. Степень защиты IP40.
Тумблеры серии Т1 изготавливаются во всеклиматическом исполнении или для умеренного и холодного климата (УХЛ), предназначены для объемного монтажа.
Маркировка тумблеров серии Т1
Т3 - 1Л
Т3 – серия тумблера
1Л – вариант исполнения:
- 1 - исполнение с резьбовой втулкой без паза
- А - вариант исполнения тумблеров с двумя цепями коммутации
- B - всеклиматическое исполнение
- C - вариант исполнения тумблеров со светящейся ручкой (обычная – не указывается)
- Л - исполнение с термопластичным корпусом
- Отсутствие букв обозначает УХЛ исполнение, обычную ручку

Технические характеристики

Производитель	СЗР
Рабочее напряжение,В	250
Рабочий ток,А	6
Алгоритм работы	ON-OFF
Количество контактных групп	1
Тип	Тумблер
Способ монтажа	объемный
Вес:	14 гр.
