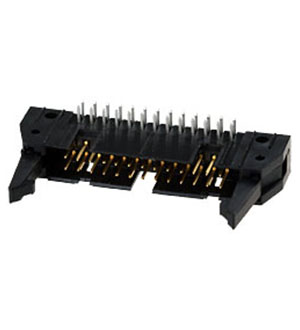

5499786-6, AMP-Latch-26 вилка на плату угл.2.54мм с длин.защ

Соединители AMP-Latch оснащены контактами IDC. Данные контакты не требуют зачистки и подготовки кабеля. Одного нажатия на крышку розетки достаточно, чтобы проколоть сразу все контакты. Это позволяет значительно сократить трудовые затраты. Соединители широко используются при производстве промышленного и медицинского оборудования. Корпуса вилок и розеток имеют элементы конструкции, которые позволяют избежать неправильного соединения.
Двухрядные розетки AMP-Latch (с центральным прямоугольным выступом) предназначены для обжима стандартного плоского кабеля с шагом 2.54 мм. Поставляются с крышкой на корпусе. Вилки AMP-Latch в низкопрофильном корпусе выпускаются в прямом и угловом исполнении.
В комплекте с соединителями AMP-Latch возможно применять различные дополнительные аксессуары:
- Съемный гибкий пластиковый язычок для разъединения розетки и вилки.
- Контакт-заглушка. Используется, когда розетка может стыковаться с несколькими вилками, позволяет выбрать только одну правильную вилку для вставки. Вставляется в розетку, а в вилке удаляется соответствующий штырь.
- Нейлоновый язычок разъединяет вилку и розетку. Предназначен для постоянного монтажа на розетке.
- Планка для компенсации натяжения кабеля.

Технические характеристики

Серия	Amp-Latch
Производитель	TE Connectivity
Функциональное назначение	вилка
Способ монтажа	пайка на плату
Форма контактов	угол 90о
Шаг контактов,мм	2.54
Количество контактов	26
Материал изолятора	термопластик
Сопротивление изолятора не менее,МОм	5000
Материал контактов	фосфористая бронза, медь
Покрытие контактов	напыление золотом
Сопротивление контактов не более,Ом	0.015
Предельный ток,А	1
Предельное напряжение не менее,В	250
Рабочая температура,оС	-65...105
Вес:	6 гр.
