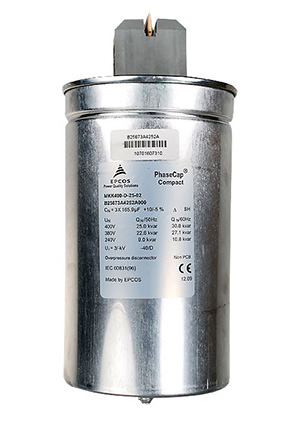

Семейство конденсаторов PhaseCap Compact производства Epcos-TDK основано на MKK-технологии с уникальными концентрическими обмотками, которая уже многие годы успешно используется для серии PhaseCap и является следующим шагом в развитии конденсаторов для ККМ.
Благодаря использованию полипропилена в качестве диэлектрика и полусухого биоразлагаемого полимера в качестве заполнителя в конденсаторах Epcos PhaseCap Compact достигаются высокие пусковые токи до 400*IR и токи перегрузки до 2.0*IR. Большая мощность до 33 кВар в сочетании со сверхмалой высотой позволяет применять их в панельном строительстве.
Улучшенная конструкция выводов позволяет использовать для подключения кабели самых разных типов и размеров. В зависимости от режима работы срок службы конденсаторов PhaseCap Compact может достигать 200 000 ч, что больше чем у любого другого ККМ-конденсатора, за исключением серии MKV.
Применение
- Батареи конденсаторов в оборудовании для автоматической коррекции коэффициента мощности
- Индивидуальные неуправляемые корректоры (для электродвигателей, трансформаторов, осветительного оборудования)
- Групповые неуправляемые корректоры
- Батареи настроенных и расстроенных конденсаторов
- Системы динамической ККМ
Особенности
- Компактный цилиндрический алюминиевый корпус с болтом
- Концентрические обмотки (пакетная конструкция для типа S)
- MKK-технология с волнистой обрезкой и утолщенным краем
- Диапазон рабочих напряжений 230…1000 В
- Диапазон мощностей 5…33 квар
Электрические
- Большой срок службы
- Высокий пусковой ток (до 400 *IR)
- Большая устойчивость к перегрузкам по току (до 2.0 * IR)
Механические
- Уменьшенная стоимость монтажа
- Не требуют обслуживания
- Компактные
- Вертикальное и горизонтальное рабочие положения
Безопасность
- Уменьшенная стоимость монтажа
- Не требуют обслуживания
- Компактные
- Вертикальное и горизонтальное рабочие положения
