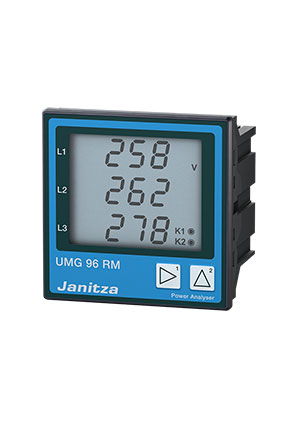

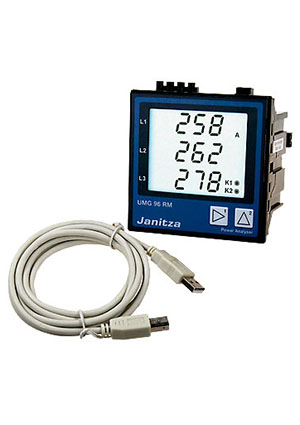

Устройство UMG96 предназначено для измерения и расчета параметров питания, в частности напряжения, тока, мощности, энергии, высших гармоник в домовых электрощитах, обычных и шинных распределителях, а также силовых выключателях. Результаты измерений могут выводиться на дисплей. Их также можно загрузить через интерфейс RS485 для дальнейшей обработки. UMG 96RM обеспечивает непрерывное измерение и рассчитывает все эффективные значения с интервалом в 9 периодов.
В ходе измерения должны фиксироваться напряжение и ток одной сети. Входы для измерения напряжения рассчитаны на измерения в низковольтных сетях, в которых
действует номинальное напряжение до 300 В на проводе относительно земли и могут возникнуть импульсные напряжения категории перенапряжения III.
Входы для измерения тока в UMG 96 подключаются через внешние трансформаторы тока на 1 А или 5 А. Измерение в сетях среднего и высокого напряжения выполняется только через трансформаторы тока и напряжения.
Функции устройства
- 3 модуля измерения напряжения, 300 В
- 3 модуля измерения тока (через трансформаторы тока)
- Интерфейс RS485
- 2 цифровых выхода
- Сохранение минимальных и максимальных значений (без штампа времени)
Что можно измерить прибором
- Измерение в сетях TN, TT и IT
- Измерение в сетях с номинальным напряжением до 480 В (L-L) и 277 В (L-N).
- Диапазон измерения эффективной силы тока: 0-5 А
- Измерение эффективного значения в режиме реального времени (TRMS)
- Непрерывное сканирование входов для измерения напряжения и тока.
- Частотный диапазон первой гармоники 45-65 Гц
- Измерение высших гармоник от 1 до 40 для ULN и I.
- ULN, I, P (потребление/выработка), Q (инд./емк.)
- Регистрация более 800 значений
- Преобразование Фурье: 1-40 высшие гармоники для U и I.
- 7 счетчиков энергии
- 8 тарифов
