Газовые разрядники

Газоразрядные трубки (GDT) используются для защиты персонала и чувствительного оборудования от опасных переходных напряжений. Bourns® GDT используются в первичных и вторичных приложениях и могут выдерживать многократные применения сильных импульсных токов, превышающих 25 кА. Bourns предлагает стандартные 8-миллиметровые GDT и 5-миллиметровые мини-серии GDT в двух и трех электродных версиях, которые отличаются длительным сроком службы, низкой емкостью и вносимыми потерями.

2-электродные газовые разрядники

Стандартное поверхностное крепление (SMD)

Bourns предлагает стандартные двухэлектродные газоразрядные трубки для поверхностного монтажа с пробивным напряжением от 75 до 600 В. Стандартные GDT доступны в версиях для тяжелых, средних и легких нагрузок с характеристиками, основанными на ключевых положениях ITU K.12.

Серия	Описание	Размеры (диаметр x длина мм)	Емкость пФ	Диапазон напряжения пробоя постоянного тока, В	Номинальный импульсный ток разряда 8/20 мкс (кА) 10	Максимальный импульсный ток 8x20 мкс (кА) 1 применение	Максимальный импульсный ток 10x350 мкс (кА) 1 применение	Диапазон рабочих температур C
2003-xx-SM	2-электродный ГР для легких режимов работы	2.8 x 3.5	<0.5	75-470	1	2	-	-40... +90

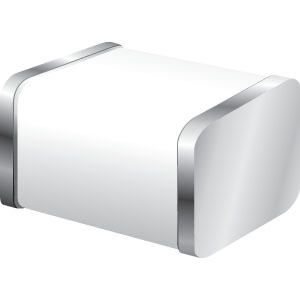

2051-xx-SM	2-электродный ГР для легких режимов работы	3.2 x 4.5	<0.5	90-600	2	-	-	-40... +125
2053-xx-SM	Легкий 2-х электродный миниатюрный ГР	4 x 4.2	<1	75-600	3	5	-	-40... +85

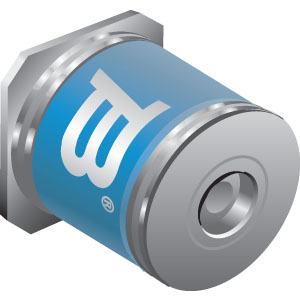

2035-xx-SM	Long Life Легкий 2-х электродный миниатюрный ГР	5 x 4.4	<1	90-600	5	10	1	-55... +85

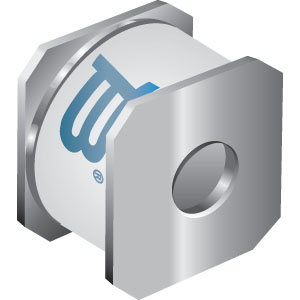

2055-xx-SM	Легкий 2-х электродный миниатюрный ГР	6.2 x 4.2	<1	75-800	5	8	-	-30... +85
2027-xx-SM	Двухэлектродный ГР с длительным сроком службы для тяжелых условий эксплуатации	7.92 x 6.42	<1	75-600	10	25	2.5	-55... +125
2029-xx-SMLF	Двухэлектродный ГР с длительным сроком службы для тяжелых условий эксплуатации	8 x 6	<1	90-420	20	25	5	-55... +105

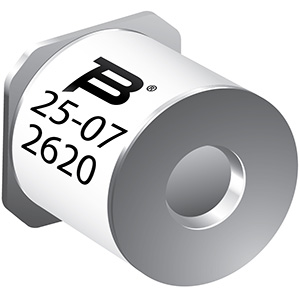

GDT25	Следующее поколениеЛегкий 2-х электродный миниатюрный ГР	5.4 x 4.1	0.7	75-600	7	10	1	-55... +125

Стандартное поверхностное крепление (SMD)

Bourns предлагает стандартные 2-электродные устройства с газоразрядными трубками с выводами с пробивным напряжением от 75 до 600 В. Стандартные GDT с выводами доступны в версиях для тяжелых и средних нагрузок с характеристиками, основанными на ключевых положениях ITU K.12.

Серия	Описание	Размеры (диаметр x длина мм)	Емкость pF	Диапазон напряжения пробоя постоянного тока, В	Номинальный импульсный ток разряда 8/20 мкс (кА) 10	Максимальный импульсный ток 8x20 мкс (кА) 1 применение	Максимальный импульсный ток 10x350 мкс (кА) 1 применение	Рабочая температура С°

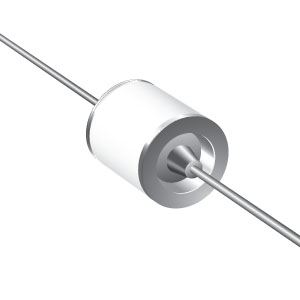

2057-xx-XX	Light Duty 2-Electrode Miniature GDT	5.5 x 6	<1	75-470	5	10	-	-40 ... +90

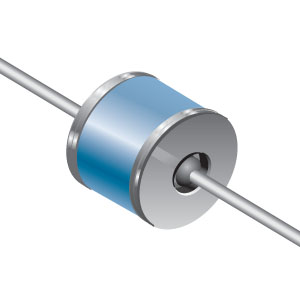

2035-xx-XX	Long Life Light Duty 2-Electrode Miniature GDT	5 x 4	<1	90-600	5	10	1	-55 ... +85
2037-xx-XX	Long Life Light Duty 2-Electrode Miniature GDT	5 x 5	<1	90-600	5	10	1	-55 ... +85

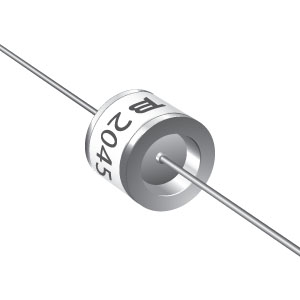

2045-xx-XX	Medium Duty 2-Electrode GDT	8 x 6	<1.5	75-470	10	15	-	-30 ... +85

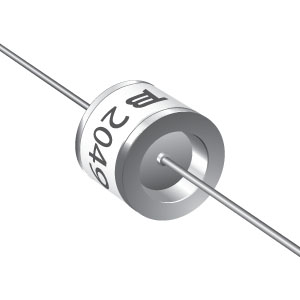

2049-xx-XX	Medium Duty 2-Electrode GDT	8 x 6	<1.5	75-600	15	20	-	-30 ... +85
2027-xx-XX	Long Life Heavy Duty 2-Electrode GDT	8 x 6	<1	75-600	10	25	2.5	-55 ... +125

Серия FLAT

Ограничители перенапряжения GDT с запатентованной Bourns технологией FLAT® представляют собой инновационное решение для электронных продуктов, требующих надежной защиты от перенапряжения в компактном и низкопрофильном корпусе. Серия FLAT® представляет собой значительный технологический скачок и разработана для удовлетворения или превышения требований GDT, указанных в ITU K.12.

Серия	Размеры (диаметр x длина мм)	Емкость pF	Диапазон напряжения пробоя постоянного тока, В	Номинальный импульсный ток разряда 8/20 мкс (кА) 10	Максимальный импульсный ток 8x20 мкс (кА) 1 применение	Максимальный импульсный ток 10x350 мкс (кА) 1 применение	Рабочая температура С°
2027-xx-XX	См. технический паспорт	<2.9	350	См. технический паспорт	См. технический паспорт	N/A	-40 ... +90

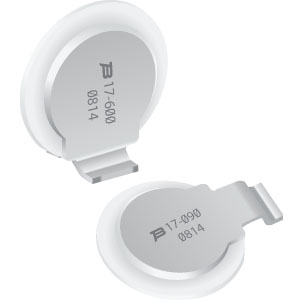

2017 Series w/FLAT® Technology	См. технический паспорт	<2.5	90-500	10	12	2.5	-55 ... +85
2019 Series w/FLAT® Technology	См. технический паспорт	<2.5	90-230	20	25	5	-55 ... +105

Серия высокого напряжения

Устройства GDT высокого напряжения разработаны специально приложений, требующих высокого уровня изоляции. Продукция GDT доступна с пробивным напряжением постоянного тока от 800 В до 6000 В.

Серия	Описание	Размеры (диаметр x длина мм)	Емкость pF	Диапазон напряжения пробоя постоянного тока, В	Номинальный импульсный ток разряда 8/20 мкс (кА) 10	Максимальный импульсный ток 8x20 мкс (кА) 1 применение	Рабочая температура С°

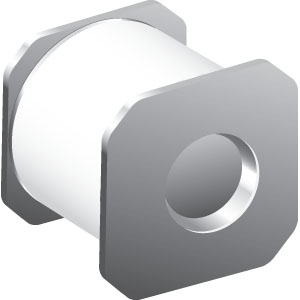

2087-xxx-SM	High Voltage 2-Electrode Miniature GDT	4 x 4.2	<1	800-2000	2	3	-30 ... +85

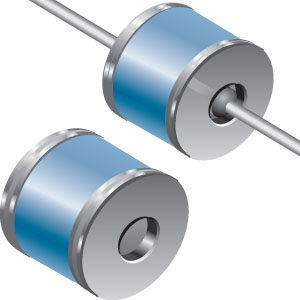

2039-xxx-XX	High Voltage 2-Electrode Miniature GDT	5 x 4	<1	800-1100	2.5	5	-55 ... +85
2039-xxx-SM	High Voltage 2-Electrode Miniature GDT	5 x 4.4	<1	900-1100	2.5	5	-55 ... +85

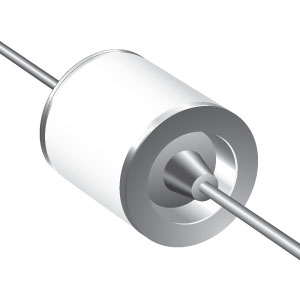

2089-xxx-X	High Voltage 2-Electrode Miniature GDT	5.5 x 6	<1.5	1000-3600	1.5	3	-30 ... +85

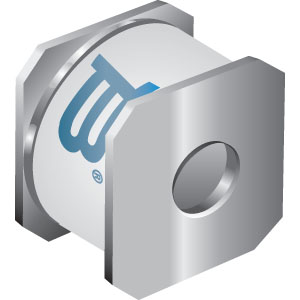

2093-xxx-SM	High Voltage 2-Electrode GDT	6.2 x 4.2	<1	1000-3000	3	5	-30 ... +85

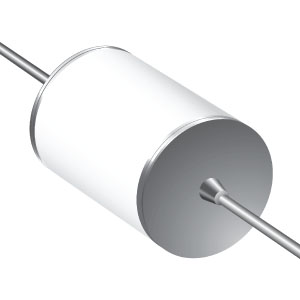

2095-xxx-X	High Voltage 2-Electrode GDT	8 x 8	<1.5	800-6000	5/3	8/5	-30 ... +90

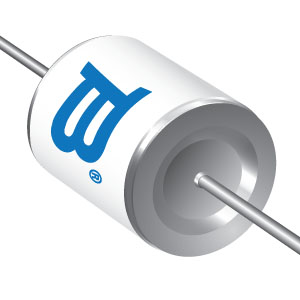

SA2-xxxx-XXX-STD	High-Voltage 2-Electrode Miniature GDT (formerly Jensen Devices, AB)	8.5 x 8.9	<1	2000-7200	5	10	-40 ... +125

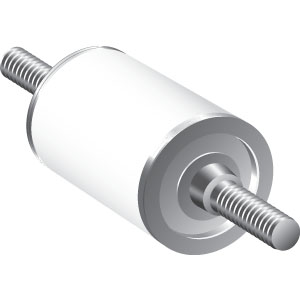

2097-xxx-D	Heavy Duty High-Voltage 2-Electrode GDT	11.8 x 17.5	<1	1000-2200	20kA 5 operations	25	-30 ... +85

Высокоточная серия

Сильноточные разрядники GDT предназначены для работы с очень большими импульсными токами разряда. Обычно используемые в устройствах защиты от импульсных перенапряжений (SPD), эти GDT имеют номинальный импульсный ток 8/20 мкс, равный 40-100 кА.

Серия	Описание	Размеры (диаметр x длина мм)	Емкость pF	Диапазон напряжения пробоя постоянного тока, В	Номинальный импульсный ток разряда 8/20 мкс (кА) 10	Максимальный импульсный ток 8x20 мкс (кА) 1 применение	Максимальный импульсный ток 10x350 мкс (кА) 1 применение	Рабочая температура С°

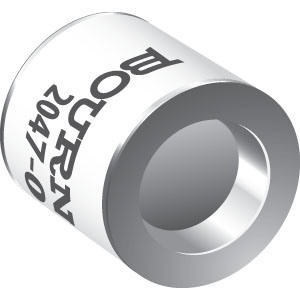

2047-xx-X	High Current Heavy Duty 2-Electrode GDT	12.7 x 12.7	<5	90-350	40 kA 20 Operations	40	8	-40 ... +90

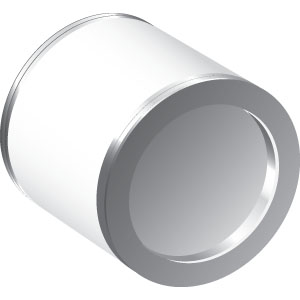

2061-xx-A	High-Current 2-Electrode Power GDT	11.8 x 12	<10	230-800	40kA 5 Operations	60	-	-30 ... +85

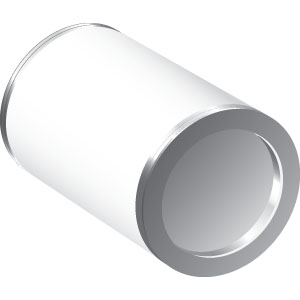

2063-xx-A	High-Current 2-Electrode Power GDT	11.8 x 17	<10	230-800	60kA 5 Operations	100	-	-30 ... +85

Быстродействующая серия

Линия Bourns быстродействующих устройств защиты от перенапряжения GDT разработана специально для использования с Bourns® TBU® High-Speed Protector (HSP). Эти GDT предназначены для ограничения переходных процессов с высокой скоростью нарастания напряжения до уровней ниже пикового значения импульсного напряжения TBU® HSP (Vimp).

Серия	Купить	Док-ция	Описание	Вид	Символ устройства	Размеры (диаметр x длина мм)	Емкость pF	Диапазон напряжения пробоя постоянного тока, В	Номинальный импульсный ток разряда 8/20 мкс (кА) 10	Рабочая температура С°

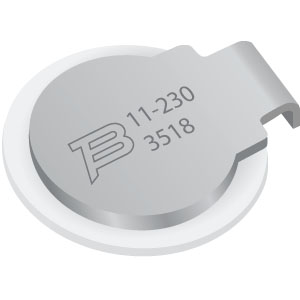

2011 Series w/FLAT® Technology			Fast Acting 2-Electrode Miniature GDT			8 x 9.45	<2.9	350	См. технический паспорт	-40 ... +90

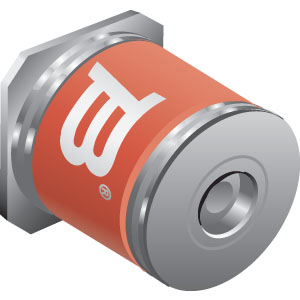

2031-xxT-SM			Fast Acting 2-Electrode Miniature GDT			5 x 4.4	<1	60-360	1	-40 ... +90

Ограничители перенапряжения с 3-мя электродами (GDT)

Ограничители перенапряжения с газоразрядной трубкой (GDT) работают как переключатель, зависящий от напряжения. Когда на устройстве появляется напряжение, превышающее его номинальное напряжение пробоя постоянного тока, газ в GDT начинает ионизоваться и проводить до тех пор, пока не достигнет своего импульсного напряжения пробоя. В этот момент устройство полностью включено, и низкое напряжение дуги поддерживается независимо от тока разряда. Когда переходный процесс пройдет, GDT перейдет в непроводящее состояние.

Технология GDT способна выдерживать очень высокие импульсные токи, обладает очень высоким изолирующим сопротивлением в закрытом состоянии и очень низкой емкостью, что делает их идеальными в качестве автономных устройств защиты или в качестве первичной ступени многоступенчатой ??схемы защиты цепи.

Стандартное поверхностное крепление (SMD)

Bourns предлагает стандартные 3-электродные устройства для поверхностного монтажа газоразрядных трубок с пробивным напряжением в диапазоне 75-600 В. Стандартные GDT доступны в версиях для легких и средних нагрузок с характеристиками, основанными на ключевых положениях ITU K.12.

Серия	Описание	Размеры (диаметр x длина мм)	Емкость pF	Диапазон напряжения пробоя постоянного тока, В	Номинальный импульсный ток разряда 8/20 мкс (кА) 10	Максимальный импульсный ток 8x20 мкс (кА) 1 применение	Максимальный импульсный ток 10x350 мкс (кА) 1 применение	Рабочая температура С°

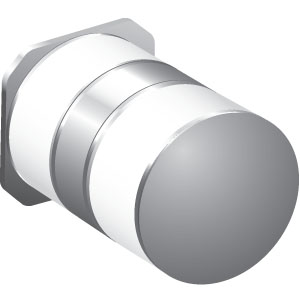

2052-xx-SM	Light Duty Symmetrical 3-Electrode Miniature GDT	5 x 7.2	<2	230-600	5	10	-	-30 ... +85

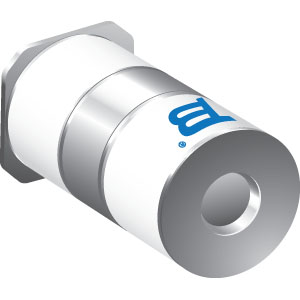

2054-xx-SM	Light Duty 3-Electrode Miniature GDT	5 x 7.2	<2	230-470	5	-	-	-30 ... +85

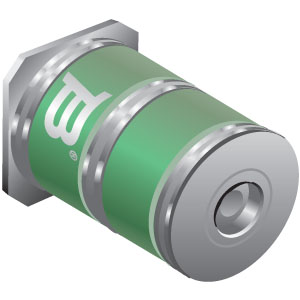

2038-xx-SM	Long Life Symmetrical 3-Electrode Miniature GDT	5 x 7.5	<1	150-600	5	10	-	-40 ... +90
2036-xx-SM	Long Life Medium Duty 3-Electrode Miniature GDT	5 x 7.2	<2	75-600	10	20	2	-55 ... +105
2036-xx-SM-H	Long Life Medium Duty 3-Electrode Miniature GDT - High Temperature Rated	5 x 7.2	<2	90-600	10	20	2	-55 ... +125

Стандартный вывод

Компания Bourns предлагает стандартные 3-электродные газоразрядные устройства с выводами с выводами на напряжение пробоя от 75 до 600 В. Стандартные GDT с выводами доступны в версиях для тяжелых, средних и легких нагрузок с характеристиками, основанными на ключевых положениях ITU K.12.

Серия	Описание	Размеры (диаметр x длина мм)	Емкость pF	Диапазон напряжения пробоя постоянного тока, В<	Номинальный импульсный ток разряда 8/20 мкс (кА) 10<	Максимальный импульсный ток 8x20 мкс (кА) 1 применение	Максимальный импульсный ток 10x350 мкс (кА) 1 применение	Рабочая температура С°

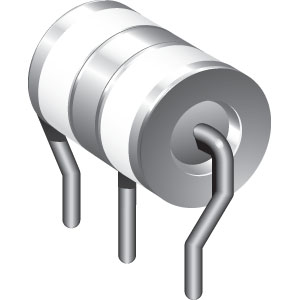

2056-xx-XX	Light Duty Leaded GDT	6 x 8	<2	90-600	5	-	-	-30... +85

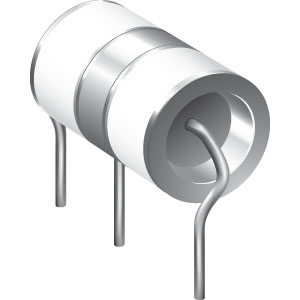

2046-xx-XX	Medium Duty Leaded GDT	8 x 10	<2	90-600	10	20	-	-30... +85

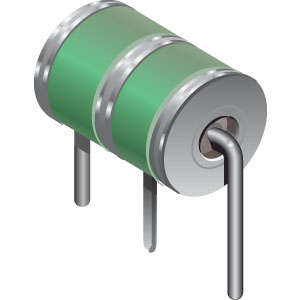

2036-xx-XX	Long Life Medium Duty 3-Electrode Miniature GDT	5 x 7.5	<2	75-600	10	20	2	-55... +105
2056-xx-XX	Long Life Heavy Duty 3-Electrode GDT	8 x 11.2	<2	75-600	20	40	5	-40... +90

Газоразрядники высокого напряжения

Устройства GDT высокого напряжения разработаны специально для приложений, требующих высокого уровня изоляции. Доступны 3-электродные высоковольтные GDT с пробивным напряжением постоянного тока в диапазоне 800-1100 В.

Серия	Купить<	Док-ция	Описание	Вид	Символ устройства	Размеры (диаметр x длина мм)<	Емкость pF	Диапазон напряжения пробоя постоянного тока, В<	Номинальный импульсный ток разряда 8/20 мкс (кА) 10<	Максимальный импульсный ток 8x20 мкс (кА) 1 применение	Максимальный импульсный ток 10x350 мкс (кА) 1 применение	Рабочая температура С°
2052-xx-SM			Light Duty Symmetrical 3-Electrode Miniature GDT			5 x 7.2	<2	800	5	10	-	-30 to +85
2038-xx-SM			Long Life Symmetrical 3-Electrode Miniature GDT			5 x 7.5	<1	800, 1100	5	10	-	-40 to +90

Быстродействующие газоразрядники

Ограничители перенапряжения Bourns® Fast Acting GDT разработаны специально для использования с высокоскоростным устройством защиты TBU® (HSP). Эти GDT ограничивают переходные процессы с высокой скоростью нарастания напряжения до уровней ниже пикового значения импульсного напряжения (Vimp) TBU® HSP. Эти две технологии обеспечивают пропускную способность с очень низким энергопотреблением для чувствительного оборудования и приложений.

Серия	Купить	Док-ция	Описание	Вид	Символ устройства	Размеры (диаметр x длина мм)<	Емкость pF	Диапазон напряжения пробоя постоянного тока, В<	Максимальный импульсный ток 8x20 мкс (кА) 1 применение	Рабочая температура С°	Варианты упаковки

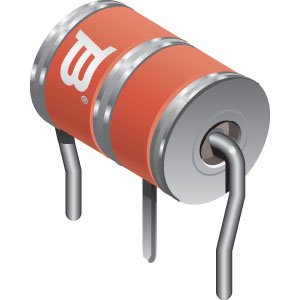

2020-xxT			Fast Acting 3-Electrode Miniature GDT			8 x 11.2	<2	60-360	10	-40 to +90	Bulk

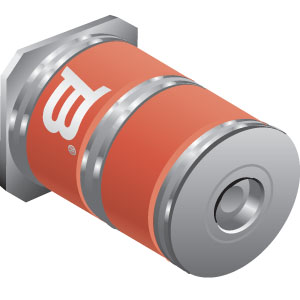

2030-xxT-SM			Fast Acting 3-Electrode Miniature GDT			5 x 7.3	<1	185, 360	4	-40 to +90	Tape & Reel, Bulk

Гибридные газовые разрядники

Гибридный ограничитель перенапряжения GDT - это устройство, которое объединяет в своей конструкции две или более технологий защиты, чтобы обеспечить улучшенное решение для защиты цепи.

Серия	Купить	Док-ция	Описание	Вид	Символ устройства	Размеры (диаметр x длина мм)<	Емкость pF	Диапазон напряжения пробоя постоянного тока, В<	Номинальный импульсный ток разряда 8/20 мкс (кА) 10<	Максимальный импульсный ток 8x20 мкс (кА) 1 применение	Максимальный импульсный ток 10x350 мкс (кА) 1 применение	Рабочая температура С°

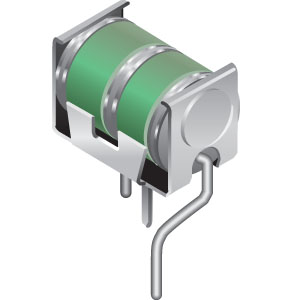

2026-xx-XX-MSP			Heavy Duty Multi-Stage 3-Electrode GDT Protector			8 x 14	<20	300-400	20	40	5	-55 to +85

FLAT® Series

Серия	Купить	Док-ция	Вид	Символ устройства	Размеры (диаметр x длина мм)<	Емкость pF	Диапазон напряжения пробоя постоянного тока, В<	Номинальный импульсный ток разряда 8/20 мкс (кА) 10<	Максимальный импульсный ток 8x20 мкс (кА) 1 применение	Максимальный импульсный ток 10x350 мкс (кА) 1 применение	Рабочая температура С°

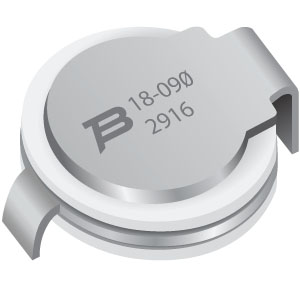

2018 Series w/FLAT® Technology					8 x 3.5	<2.5	90-500	5	20	25	-55 to +105C
