Резисторные сборки SMD

Bourns предлагает широкий выбор стандартных значений сопротивления, доступных с выпуклыми или вогнутыми типами заделки, в нескольких популярных размерах от 2 x 0201 до 8 x 0603. Также доступны серостойкие конструкции. Массивы микросхем минимизируют требования к пространству, а также сокращают стоимость и количество компонентов. Помимо стандартных изолированных и подключенных к шине конфигураций, доступно несколько массивов высокоскоростных оконечных микросхем, предназначенных для использования в оконечных устройствах FPGA, использующих стандарты ввода-вывода LVDS или LVPCL. Типичные области применения: игрушки, сотовые телефоны, мобильные устройства и потребительские товары.

Серия	Док-ция	Вид	Диапазон сопротивления	Допуски	Температурный коэффициент	Мощность на резистор
CAT10A			10 ohms to 1 megohm	±5 %	±300 ppm/°C	0.063 W
CAT16A			10 ohms to 1 megohm	±1 %; ±5 %	±200 ppm/°C, ±400 ppm/°C	0.063 W
CAY10A			3 ohms to 1 megohm	±5 %	±250 ppm/°C, ±500 ppm/°C	0.063 W
CAY10A-AS			3 ohms to 1 megohm	±5 %	±250 ppm/°C, ±500 ppm/°C	0.063 W
CAY16A			3 ohms to 1 megohm	±1 %; ±5 %	±200 ppm/°C, ±400 ppm/°C	0.063 W
CAY16A-AS			3 ohms to 1 megohm	±5 %	±200 ppm/°C, ±400 ppm/°C	0.063 W
CAY06-J-AS			10 ohms to 1 megohm	±5 %	±200 ppm/°C	0.031 W
CAY10-J			3 ohms to 1 megohm	±5 %	±500 ppm/°C, ±200 ppm/°C	0.0625 W
CAY10-J-AS			3 ohms to 1 megohm	±5 %	±200 ppm to ±500 ppm/°C	0.063 W
CAT10-J			10 ohms to 1 megohm	±5 %	±200 ppm/°C	0.0625 W
CAY 16-F			10 ohms to 1 megohm	±1 %	±200 ppm	0.0625 W
CAY16-J			10 ohms to 1 megohm	±5 %	±200 ppm/°C	0.0625 W
CAY16-J-AS			10 ohms to 1 megohm	±5 %	±200 ppm	0.063 W
CAT16-F			10 ohms to 1 megohm	±1 %	±200 ppm/°C	0.0625 W
CAT16-J-AS			10 ohms to 1 megohm	±5 %	±200 ppm	0.063 W
CAT16-J			10 ohms to 1 megohm	±5 %	±200 ppm/°C	0.0625 W
CAY17-J			CAY17-JA: 10 ohms to 100K ohms; CAY17-JB: 10 ohms to 43K ohms	±5 %	±250 ppm/°C	0.0625 W
CAT25-J			10 ohms to 1 megohm	±5 %	±200 ppm/°C	0.062 W
CAT16-LV2F6			R1 = 165 ohms; R2 = 140 ohms	±1%	±200 ppm/°C	0.0625 W
CAT16-LV4F12			R1 = 165 ohms; R2 = 140 ohms	±1 %	±200 ppm/°C	0.0625 W
CAT16-PC2F6			R1 = 100 ohms; R2 = 187 ohms	±1 %	±200 ppm/°C	0.0625 W
CAT16-PC4F12			R1 = 100 ohms; R2 = 187 ohms	±1 %	±200 ppm/°C	0.0625 W
CAT16-PC5F12			R1 = 70 ohms; R2 = 187 ohms	±1 %	±200 ppm/°C	0.0625 W

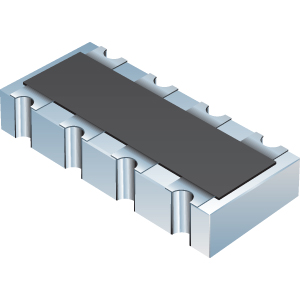

CAT16-PT2F2			R1 = 100 ohms	±1 %	±200 ppm/°C	0.0625 W
CAT16-PT4F4			R1 = 100 ohms	±1 %	±200 ppm/°C	0.0625 W
