Силовые индуктивности: SMD неэкранированные

Bourns® является производителем недорогих, стандартизированных по AEC-Q200, неэкранированных SMD силовых индуктивностей. Силовые индуктивности являются незаменимыми решениями для снижения потерь в сердечнике в блоках преобразователей напряжения. Bourns предлагает полную линейку силовых индуктивностей, включая индуктивности для источников питания, силовые SMD индуктивности, сильноточные индуктивности, высокомощные индуктивности, компоненты для поверхностного монтажа. Силовые индуктивности Bourns Inc отличаются широким диапазоном номинальной индуктивности, низким сопротивлением постоянному току и высокими значениями тока, необходимыми для промышленного применения.
Силовые индуктивности серии SDR от Bourns - это неэкранированные компоненты для поверхностного монтажа, которые имеют корпуса квадратной, овальной и круглой формы для удовлетворения различных потребностей. Неэкранированные силовые индуктивности используются в силовых блоках для кондиционирования и фильтрации электроэнергии. SDR серия – это недорогие неэкранированные индуктивности, спроектированные для приложений, где требуются высокие токи насыщения, а магнитное излучение не имеет принципиального значения.

Особенности:
ферритовый сердечник, низкая стоимость, высокие токи насыщения
Доступных моделей: 24
Габаритные размеры от 3х3 до 22х22 мм
Высота корпуса: 2,5 – 7 мм
Диапазон индуктивностей: 0,8 – 15000 мкГн
Рабочие токи: 0.02 – 16А

Серия	Купить	Док-ция	Вид	Экранированный	Размер	Индукционный диапазон	Текущий диапазон
SDE0403A				Нет	4.5 x 4 x 3.2 мм	1 - 68 мкГн	0.4 - 2.7 A
SDE0604A				Нет	5.8 x 5.2 x 4.5 мм	1.2 - 220 мкГн	0.47- 5.3 A
SDE0805A				Нет	7.8 x 7 x 5 мм	1.5 - 470 мкГн	0.55 - 5.8 A
SDE6603				Нет	6.6 x 4.5 мм	1 - 1000 мкГн	0.07 - 2.9 A
SDR0302				Нет	3.0 x 2.5 мм	1 - 1200 мкГн	0.06 - 2.1 A
SDR0403				Нет	4.5 x 3.2 мм	1 - 1000 мкГн	0.2 - 3.8 A
SDR0503				Нет	5 x 3 мм	10 - 15,000 мкГн	.02 - 1.3 A
SDR0603				Нет	5.8 x 3.9 мм	1.5 - 470 мкГн	0.15 - 3 A
SDR0604				Нет	5.8 x 4.8 мм	1.2 - 1000 мкГн	0.12 - 4.2 A
SDR0703				Нет	6.5 x 2.7 мм	1 - 1000 мкГн	0.08 - 2.2 A
SDR0805				Нет	7.8 x 5.3 мм	1.5 - 4700 мкГн	0.08 - 6 A
SDR0906				Нет	10.5 x 6.3 мм	2.2 - 10,000 мкГн	0.04 - 4 A
SDR1005				Нет	12.7 x 5 мм	0.68 - 10,000 мкГн	0.1 - 8.5 A
SDR1006				Нет	9.8 x 5.8 мм	1.5 - 4700 мкГн	0.1 - 6.4 A
SDR1030				Нет	10 x 3 мм	2.7 - 1000 мкГн	.2 - 3 A
SDR1045				Нет	10 x 4.5 мм	2.7 - 1000 мкГн	0.38 - 4.8 A
SDR1105				Нет	11.1 x 4.8 мм	10 - 200 мкГн	1 - 4 A
SDR1305				Нет	12.7 x 4.8 мм	2.5 - 1000 мкГн	0.46 - 7.2 A
SDR1307				Нет	13 x 7 мм	1.5 - 1000 мкГн	0.65 - 9.5 A
SDR1307A				Нет	13 x 13 x 7 мм	1.5 - 1000 мкГн	0.65 - 9.5 A
SDR1806				Нет	18.3 x 6.6 мм	1 - 1000 мкГн	0.5 - 10 A
SDR2207				Нет	22 x 7 мм	0.78 - 1000 мкГн	0.6 - 16 A
SDR6603				Нет	6.6 x 4.5 мм	1 - 1000 мкГн	0.07 - 2.9 A

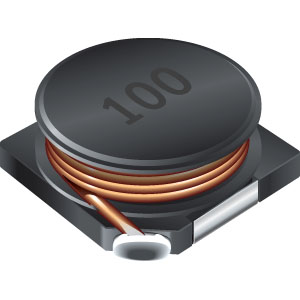

SDR7030				Нет	7 x 3 мм	1 - 1000 мкГн	0.15 - 3 A
SDR7045				Нет	7 x 4.5 мм	1.2 - 1000 мкГн	.22 - 3.8 A
