Ионисторы Panasonic
Ионистор представляет собой гибрид конденсатора и химического источника тока и позволяет накапливать больше энергии по сравнению с обычным конденсатором того же размера. Ионисторы используются в схемах резервных или автономных источников питания, а также в схемах управления электродвигателями и в автомобильной электронике. Ионисторы не имеют диэлектрического слоя, заряд накапливается в поверхностном ионном слое электродов. Таким образом, образуется «двойной электрический слой».
Ионисторы имеют ряд преимуществ перед традиционными устройствами - батареями, аккумуляторами и электролитическими конденсаторами: широкий температурный диапазон, длительный срок службы, большая емкость, низкие токи утечки и отсутствие необходимости контроля процесса зарядки.
Типы корпусов: дисковые для монтажа в отверстие, «таблетки» для монтажа на плату, радиальные мощные.
Система обозначений
EEC S0HD 224 V
1 2 3 4
1. Ионисторы Panasonic
2. Серия
3. Кодовое обозначение номинальной емкости. Первые две цифры обозначают значение емкости в пФ, третья – степень числа 10.
4. Тип выводов (только для серии SD).

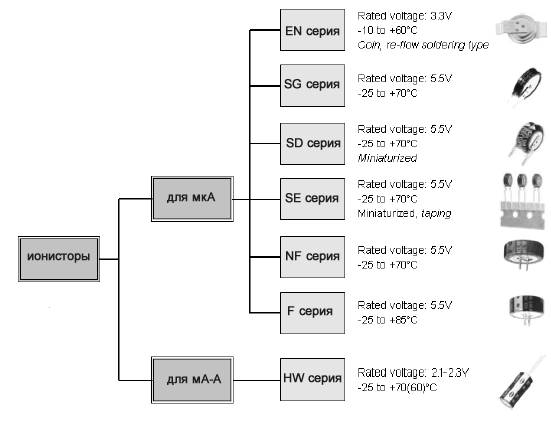

Форма корпуса | Серия | Наим-е | Особенности | Раб.темп-ра, °С | Напряжение, В | Емкость, Ф | Срок службы, часы |
Многослойные «таблетки» |
SD | EECS0HDxxxxx | Штампованные выводы | -25...+70 | 5.5 | 0.22 - 0.33 | 1000 |
SG | EECS5R5xxxx | 0.47 - 1.5 | |||||
SE | EECSE0Hxxxxx | Расстояние между выводами 5 мм | 0.22 | ||||
RG | EECRGxxxxxx | Срок службы 2000 часов при 85°С | -25...+85 | 3.6 | 0.22 - 1.0 | 2000 | |
RF | EECRFxxxxxx | 5.5 | 0.10 - 0.68 | ||||
NF | EECF5R5Uxxxx | Плоский корпус, для общего использования | -25...+70 | 0.22 - 1.5 | 1000 | ||
F | EECF5R5Hxxxx | Плоский корпус, 85°С | -25...+85 | 0.10 - 1.0 | |||
Радиальные выводные | HZ | EECHZxxxxxx | Миниатюрные | -25...+70 | 2.5 | 3.3 - 10 | 1000 |
HW | EECHWxxxxxxx | Рекомендация: для 10Ф и менее используйте серию HZ | -25...+60(+70) | 2.3(2.1) | 22 - 70 | 1000 |
