Компоненты оптоволоконной связи
Компания Avago Technologies выпускает широкий ассортимент компонентов для оптоволоконной связи Versatile Link – передатчики, приемники и коннекторы. Они предназначены для самого широкого спектра устройств и отличаются хорошим соотношением цена-производительность.
Avago Technologies предлагает семейства одномодовых и многомодовых волоконно-оптических передатчиков, приемников и ИС для всех распространенных стандартов: Ethernet, Fast Ethernet, Gigabit Ethernet и др. В ассортимент входят как трансиверы с длиной волны 650 нм для пластикового оптоволокна, так и с длиной волны 820/1300 нм для мономодового стеклянного волокна.
Ассортимент паяльных материалов
Длина волны | Серия | Скорость | Кабель | фото |
650 нм Разъем Versatile Link |
AFBR-25x1 AFBR-163x HFBR-x532 |
DC-5 МБд DC-50 МБд DC-1 МБд |
Пластиковое оптоволокно (POF) | |
820 нм Разъемы ST, SMA симплекс |
HFBR-1412 передатчик HFBR-1414 AFBR-24x8 AFBR-24x9 |
DC-5 МБд DC-160 МБд 50 МБд 50 МБд |
Многомодовое оптическое волокно | |
1300 нм Разъем ST |
AFBR-x310 HFBR-2x16 |
- 266 МБд |
Одномодовое оптическое волокно |
Диапазон рабочих температур: -40…+85°С

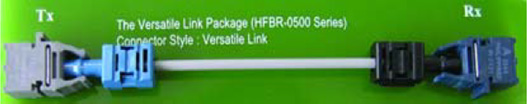

Компания Avago выпускает линейку разъемов для пластикового оптоволоконного кабеля: симплексных, дуплексных как с защелками, так и без. Все разъемы обеспечивают зажим при соединении с Versatile Link компонентами. Симплексные разъемы имеют цветовую кодировку для удобства идентификации подключений приемника и передатчика. Дуплексные разъемы кодированы для правильной ориентации в процессе монтажа. Разъемы выполнены из огнеупорного материала Valox UL94 V-0.
В число достоинств соединения Versatile Link входят легкость обработки пластикового волокна, простая и надежная конструкция разъемов, что позволяет оконцовывать кабель даже в полевых условиях за несколько минут.
Симплексные разъемы HFBR-4501Z обеспечивают быстрое и надежное соединение в приложениях, где усилие на отрыв от кабеля не будет превышать 8 Ньютонов. Для более жесткой фиксации используются одиночные кольца. Соединители выпускаются в сером цвете (HFBR-4501) или голубом (HFBR-4511).
Разъем с защелкой HFBR-4503Z предназначен для условий эксплуатации, где усилие удержания не превышает 80 Ньютонов. Такая конструкция предотвращает самопроизвольное разъединение или смещение разъемов при воздействии вибрации. Она обеспечивает примерно в десять раз более длительный срок эксплуатации оборудования. Соединители HFBR-4503Z так же выпускаются в сером (HFBR- 4503) и голубом исполнении (HFBR- 4513).
Типичное требование к числу подсоединений от 500 до 1000. Преимуществом пластикового оптоволокна является то, что заделку в разъемы можно осуществить без специального инструментария.
