Датчик запыленности HPM PM2.5 Honeywell

04 июля 2019

Купить

чипы  Espressif ESP8266 и ESP8285 Мониторы запыленности позволяют улучшить качество воздуха, которым мы дышим. Датчики серии HPM производства компании Honeywell разработаны для промышленных применений и детектируют частицы размером РМ2.5 с точностью 15% в режиме непрерывной работы в течение десяти лет.

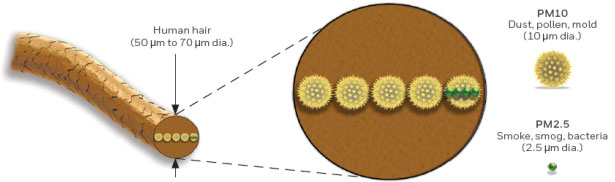

Частицы пыли размером менее 10 мкм в диаметре тоньше человеческого волоса. Без детектирования и удаления, они остаются во взвеси воздуха и негативно влияют на самочувствие людей. Частицы диаметром 10 мкм – это пыль, цветочная пыльца, споры растений. Они попадают в легкие и остаются в них. Частицы менее 2.5 мм представляют себой дым, смог, бактерии, капли, мельчайшую пыль. Такие частицы проникают глубоко в легкие и приводят к хроническим заболеваниям.

датчики

Датчик запыленности серии HPM построен на лазерном принципе измерений с выходным сигналом UART. Лазер подсвечивает выборку воздушной среды, которая поступает в измерительную камеру датчика. Частицы проходят по лазерному лучу, создавая отражающие потоки, которые детектируются и регистрируются фото- или светодетектором. Затем данные конвертируются в электрический сигнал и происходит расчет концентрации частиц в воздухе. Диапазон измерений концентрации частиц пыли составляет 0-1000 мкг/куб.м.

датчики

1. Вентилятор засасывает воздух внутрь корпуса монитора пыли
2. Частицы в воздухе проходят мимо лазера, отраженный свет измеряется фотоприемником
3. Фотодиод передает данные в фотоэлектрический преобразователь сигналов.
4. Сигнал передается в микроконтроллер. Он обрабатывает данные и преобразует их в уровень концентрации запыленности (в мкг/куб.м)

Преимущества датчиков HPM:

точная и экономичная система контроля качества воздуха и загрязненности окружающей среды
срок непрерывной эксплуатации в промышленных условиях до 10 лет
ЕМС совместимость (IEC61000), надежная работа вблизи другого промышленного оборудования
малое время отклика, менее 8 секунд, быстрое реагирование на изменения среды в режиме реального времени
расширенные эксплуатационные возможности позволяют использовать мониторы пыли в тяжелых индустриальных условиях

Технические характеристики

Диапазон измерения концентрации пыли: 0-1000 мкг/куб.м
Полностью калиброваны
ЕМС совместимость: соответствие индустриальному стандарту IEC61000
Время отклика: менее 6 с
Ток потребления: 80 мА макс.
Напряжение питания: 5 В
Частота срабатывания: 100 кГц
Выходной сигнал: UART
Выход РМ2.5, РМ10 (стандартная модель), РМ1.0, РМ2.5, РМ4.0, РМ10 (компактная модель)
Соответствие RoHS и REACH
Габаритные размеры: 36х29х23,7 мм
