Murata: начало массовое производство ВЧ ЧИП индуктивностей с высоким Q
РЧ схемы в мобильных устройствах становятся всё более сложными, многокомпонентными, многодиапазонными и мультифункциональными. В то же время, площадь, предназначенная для размещения аккумуляторов в этих мобильных устройствах, постоянно увеличивается, уменьшая площадь радиочастотного блока. Возникает необходимость в РЧ индуктивностях с высокой добротностью в ультрамалых корпусах, которые бы свели потери практически к минимуму.

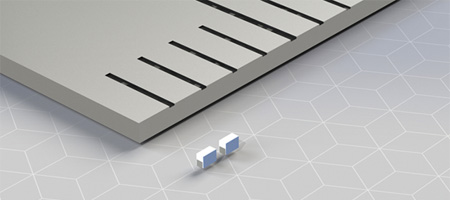

LQP02HQ
В связи с этим разработчики компании Murata выпустили новую серию индуктивностей LQP02HQ, которая имеет более высокие показатели Q по сравнению с предыдущей серией LQP02TQ. Новые индуктивности имеют оптимизированную форму катушки и L-образную конструкцию электрода. Благодаря увеличению высоты корпуса, а не его длины, удалось достичь самого высокого в мире показателя добротности Q в корпусе 01005, он аналогичен серии LQP03TN_02 в корпусе 0201.
Другая особенность новой серии – малая погрешность индуктивностей, около ±0.05 нГн (0.4 – 1.5 нГн), что также является мировым рекордом.
Серия LQP02HQ состоит из 57 моделей с номинальной индуктивностью от 0.4 до 22 нГн, однако Murata планирует увеличить номинальные значения при дальнейшем стремлении к уменьшению габаритов и повышению добротности.
