PESD TVS защита
ESD защита шины CAN

28 июля 2016

Купить

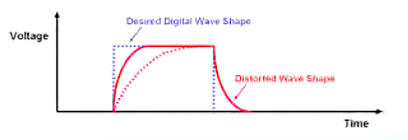

Линии передачи данных сильно подвержены разрядам электростатического электричества. Постоянно увеличивающаяся полоса пропускания высокоскоростных линий, таких как Gigabit Ethernet, HDMI и DP порты, не позволяет использовать традиционные решения (TVS диоды, многослойные варисторы), которые вносят нежелательные искажения в сигнал из-за относительно высокой емкости компонентов.

PESD1CAN

PESD1CAN

Компания NXP предлагает эффективные диодные решения для защиты от электростатических разрядов (ESD) до 30 кВ – это диодные сборки серии PESD. Специализированные микросхемы предназначены для защиты одного CAN-приемопередатчика, поскольку они объединяют в одном корпусе два двунаправленных TVS диода.
Они имеют чрезвычайно низкую паразитную емкость в широком частотном диапазоне, поэтому их можно считать универсальными компонентами для защиты от ESD помех как высокоскоротных цифровых, так и аналоговых сигнальных линий.

Диодные сборки PESD отличаются низкими токами утечки (менее 1 мкА) и малым временем срабатывания (менее 1 нс).
Диодные сборки выпускаются в миниатюрных корпусах SOT23-3. Но несмотря на это они отличаются высокими защитными свойствами. PESD1CAN имеет мощность 200 Вт и выдерживает тестовые импульсы напряжением до 23 кВ. PESD2CAN отличаются повышенной мощностью до 230 Вт и повышенным уровнем ESD защиты до 30 кВ.

Наименование PESD1CAN PESD2CAN
Количество каналов 2
Макс. мощность 200 Вт при tp=8/20мкс 230 Вт при tp=8/20мкс
Напряжение защелкивания 40 В при токе 1A 41 В при токе 5А
ESD защита 23кВ 30кВ
Емкость диода 11 пФ 25 пФ
Тип корпуса SOT23 (TO-236AB) SOT23 (TO-236AB)

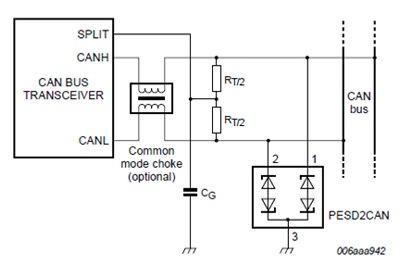

Типичная схема применения

Дополнительная информация

Сайт производителя
