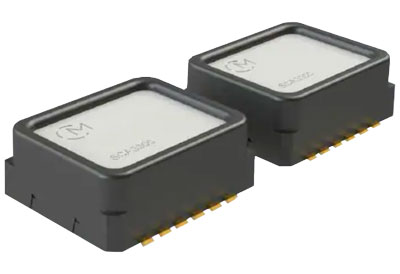

Инклинометры SCL3300 Murata

20 февраля 2019

Купить

ESP8266Весовое оборудование может давать неточные показания по причине наличия угла между измерительным устройством и вектором земной гравитации (ось чувствительности нагрузочной ячейки). Угол может образоваться по причине смещения положения весов или их размещения на неровной поверхности. Для получения точных результатов измерений угол должен быть сбалансирован (или известен заранее) и затем компенсирован. Компания Murata предлагает комплекс компонентов для решения этой задачи: инклинометры SCL3300, акселерометры SCA3300 и гироскопы SCC2000.

MEMS датчики являются экономичным и эффективным решением для построения системы как для измерения угла, так и балансировки весов. MEMS акселерометры и инклинометры могут быть использованы для получения точных угловых измерений, а гироскоп – для получения надежных показаний измерений в процессе перемещения (при использовании оборудования в динамически подвижных системах).

MEMS датчики Murata отличаются максимально высокой точностью и представляют собой высоконадежное измерительное решение для оборудования с подвижными элементами. Они имеют превосходную стабильность, разрешение и линейность для измерения самых малых углов в любых промышленных условиях.

Инклинометры производятся по запатентованной 3D-MEMS технологии Murata и имеют 4 режима измерений по выбору пользователя. Данные режимы помогают оптимизировать работу датчика в различных применениях и устройствах. Высокоинтегрированное устройство, SCL3300 включает ASIC микросхему обработки смешанных сигналов, гибкий цифровой интерфейс, который позволяет отказаться от внешнего АЦП, уменьшая габариты схемотехнического решения.

Уникальной особенностью датчиков является их выходной сигнал. Обычно инклинометры выдают на выход ускорение, по которому затем программа рассчитывает угол наклона. SCL3300 впервые не требуют таких расчетов, выходные значения датчиков можно напрямую передавать в блоки управления или системы мониторинга.

Особенности SCL3300 инклинометров:

высокая температурная стабильность в диапазоне от -40 до +125°С
температурный сдвиг +-15 mg
стойкость к ударам и вибрации
превосходная стабильность показаний на всем сроке эксплуатации
высокое разрешение с плотностью шума 0.001''/sqrt (Гц)
однокристальный корпус 12 выводов 8.6х7.6х3.3мм

Рабочий диапазон температур -40…+125°С
Напряжение питания 3.0-3.6В
    Диапазон Чувствительность Полоса
Режимы измерений 1 ±1.8g / ±90° 6000 LSB/g / 182 LSB/° 40 Гц
2 ±3.6g / ±90° 3000 LSB/g / 182 LSB/° 70 Гц
3,4 ±0,9g / ±10° 12000 LSB/g / 182 LSB/° 10 Гц
Температурный сдвиг ±0.005°/°C
Погрешность температурной чувствительности ±0.3%
Плотность шума 0.001°/Ö(Гц)
