Мощные резисторы С5-35В

25 марта 2016

Купить

Одна из самых популярных серий резисторов для навесного монтажа – это трубчатые резисторы С5-35В. Они выпускаются в эмалированных влагостойких корпусах на сопротивление от 1 Ом до 100 кОм и мощность от 3 до 150 Вт. Основная сфера их применения – это силовые цепи постоянного и переменного тока, где требуется ограничение по току и распределение напряжения.

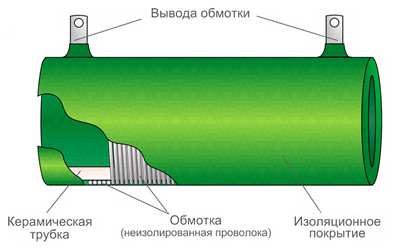

Конструкция резисторов включает трубчатое керамическое основание, на которое намотана проволока. Для производства низкоомных резисторов применяется константановая проволока, для высокоомных – нихромовая. Для герметизации корпуса используется теплоскойкая керамическая изоляция. Жесткие выводы предназначены для пайки на провод или монтаж под винт. Для пайки рекомендуется использовать припой ПОС40, пайка должна осуществляться паяльником мощностью 65 Вт при температуре жала 300°С.

Рабочие характеристики резисторов следующие:

—Диапазон номинальных сопротивлений: ряд Е24
—Допустимое отклонение сопротивления: ±5%, ±10%
—Максимальное рабочее напряжение: 1000 В (перем.ток), 1400 В (пост.ток)
—Сопротивление изоляции: не менее 1000 МОм
—Наработка на отказ: не менее 10,000 часов
—Диапазон рабочих температур: -60…+155°С, влажность до 98% (35°С)
—Максимальная температура перегрева: +250°С

Габаритные размеры

Мощность	Размеры, мм
	D	L	H	d
3 Вт	14	26	28	6
7,5 Вт	14	35	28	6
10 Вт	14	41	28	6
15 Вт	17	45	31	8,5
25 Вт	24	50	35	13
50 Вт	29	90	43	21
75 Вт	29	140	43	21
100 Вт	29	170	43	21
160 Вт	29	215	43	21
