Bourns: ЧИП индуктивности для подавления ЭМП
Компания Bourns выпустила две новые серии ЧИП индуктивностей для подавления синфазных помех, которые сертифицированы в соответствии с автомобильным стандартом – это модели SRF2012AA и SRF3216A. Индуктивности конструктивно выполнены из ферритового сердечника с бифилярной обмоткой и отличаются высоким импедансом в широком частотном диапазоне для подавления нежелательных электромагнитных помех.

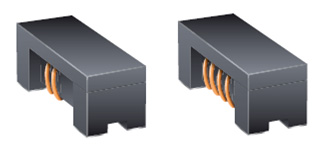

ЧИП индуктивности
Новые ЧИП индуктивности предназначены для фильтрации шумов в линиях передачи данных и сигнальных линиях, CAN шинах, автомобильной электронике, телекоммуникационном оборудовании и бытовой электронике. Диапазон рабочих температур составляет от -40 до +125 градусов.
Серия | Габаритные размеры | Импеданс | Ток | Аналоги без AEC-Q200 сертификата |
SRF2012AA | 2 x 1.2 x 1.2 мм | 67 - 360 Ом | 300 - 400 мА | SRF2012A |
SRF3216A | 3.2 x 1.6 x 2 мм | 90 - 2200 Ом | 200 - 400 мА | SRF3216 |
Особенности
—экранированная конструкция, низкая степень магнитных излучений—бифилярная намотка
—соответствие спецификации AEC-Q200
—соответствие стандарту RoHS
Область применения
—подавления ЭМП в телекоммуникационном оборудовании
—подавления ЭМП в сигнальных линиях и линиях данных
—подавления ЭМП в автомобильной электронике
