Реле времени
06 ноября 2015
Купить Эффективность технологического процесса возможна только тогда, когда каждый его этап начинается в нужное время. Автоматизировать эти процессы позволяют реле времени. Они создают временные задержки включения и выключения сигналов, а также обеспечивают выполнение определенной последовательности рабочих процессов.
Реле времени

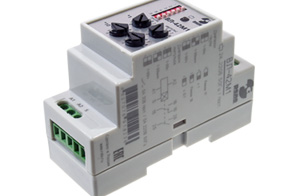

Наибольшую популярность сегодня имеют электронные реле времени, они обеспечивают выдержку времени от долей секунд до тысяч часов, а также позволяют организовывать различные программы функционирования. Обычно они выпускаются в модульном исполнении на DIN-рейку для монтажа в электрощиток.
Реле времени
| Наим-е | Функциональная диаграмма | Диапазон выдержек времени | Выходные контакты, коммутируемый ток |
Питание |

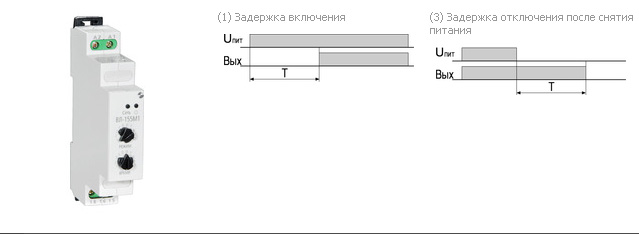

| ВЛ-155М1 | 1 3
|
0,1...1с, мин, ч 1...10с, мин, ч |
2 переключающих, 8А | 24...220В перем./пост.тока |

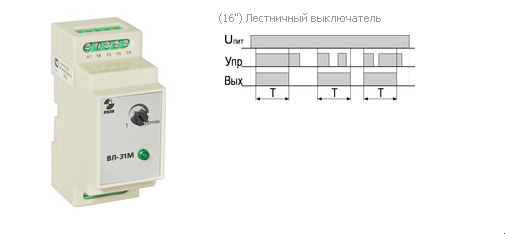

| ВЛ-31М (лестничный выкючатель) | 1 6
|
1...10мин | 1 замыкающий, 16А | 220 В перем.тока |

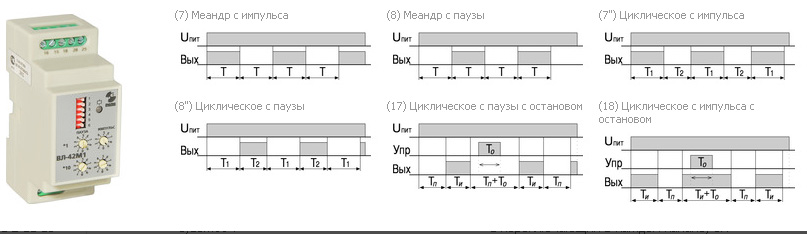

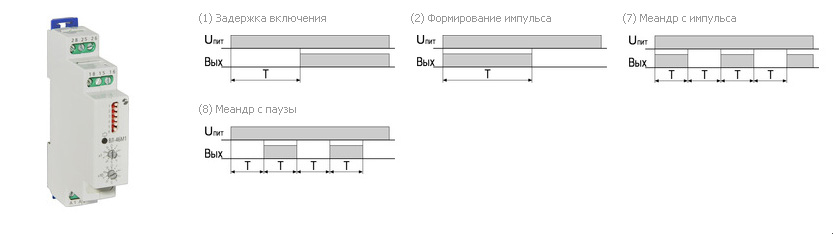

| ВЛ-42М1 (циклическое) | 7 8 7' 8' 17 18
|
0,1с...99ч | 1 замыкающий и 1 переключающий |
24...220В перем./пост.тока |

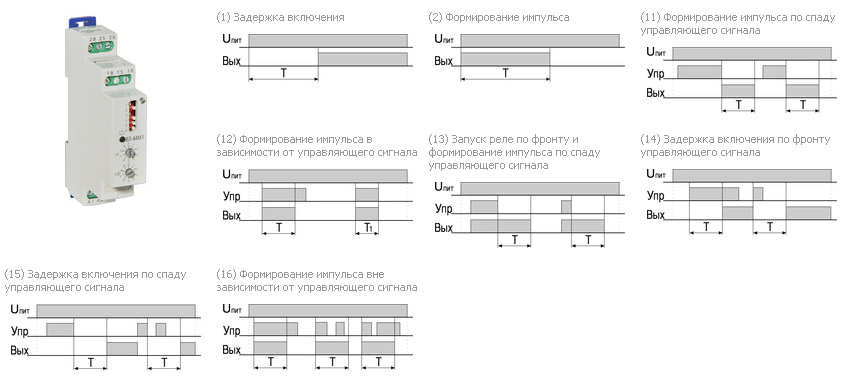

| ВЛ-44М1 | 1 2 11 12 13 14 15 16
|
0,1с...99ч | 2 переключающих, 8А | 24...220В перем./пост.тока |
| ВЛ-46М1 | 1 2 7 8
|
0,1с...99ч | 2 переключающих, 8А | 24...220В перем./пост.тока |

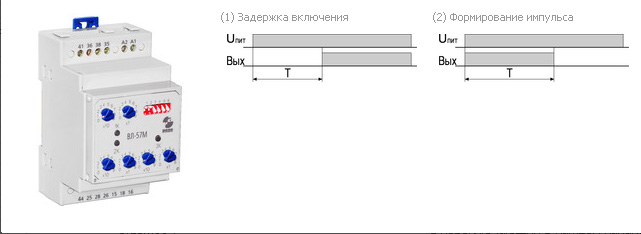

| ВЛ-57М | 1 2
|
0,1с...99ч | 1 переключающий с выдержкой времени в каждом канале; 1 замыкающий мгновенного действия, 5А |
220 В перем.тока |

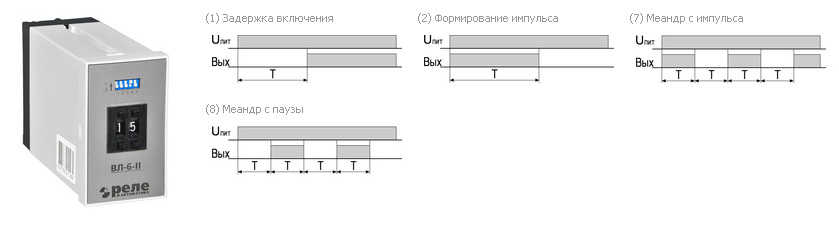

| ВЛ-6-II | 1 2 7 8
|
0,1...9,9; 1...99 с, мин, ч | 1 замыкающий и 1 размыкающий, 5А |
24...220В перем./пост.тока |
| ВЛ-6-III | 1 2 7 8
|
0,1...99,9; 1...999 с, мин, ч | 1 замыкающий и 1 размыкающий, 5А |
24...220В перем./пост.тока |

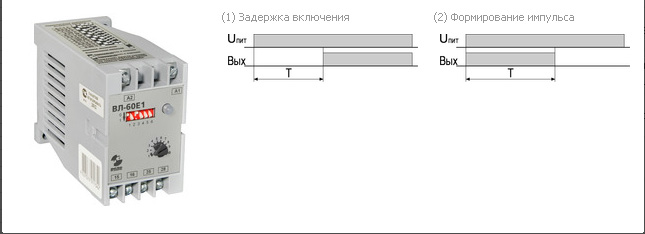

| ВЛ-60Е1 | 1 2
|
0,1...1; 0,3...3; 1...10; 3...30 с, мин, ч | 1 замыкающий и 1 размыкающий, 8А |
24...220В перем./пост.тока |

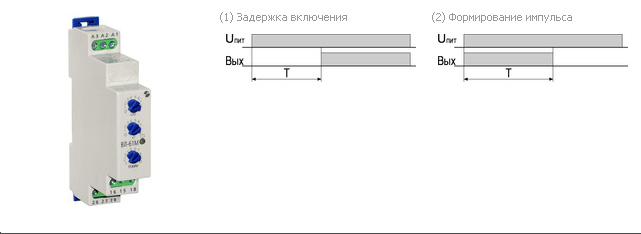

| ВЛ-61М | 1 2
|
0,1с...9,9ч | 2 переключающих, 8А | 24 В перем./пост.тока |

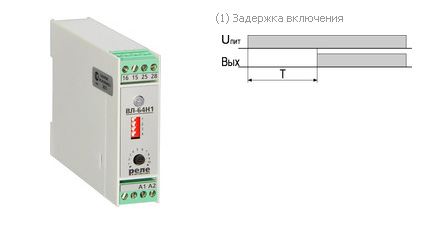

| ВЛ-64Н1 | 1
|
0,1с...30ч | 1 замыкающий и 1 размыкающий, 5А |
24...220В перем./пост.тока |

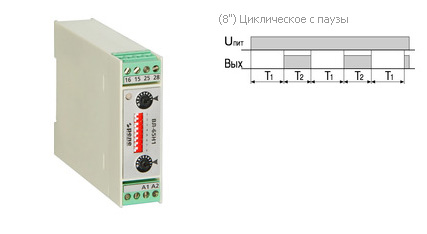

| ВЛ-65Н1 | 1'
|
0,1...1; 0,3...3; 1...10; 3...30 с, мин, ч | 1 замыкающий и 1 размыкающий, 5А |
24...220В перем./пост.тока |
