Токоизмерительные микросхемы IR25750 600 В в корпусе SOT-23

24 марта 2014

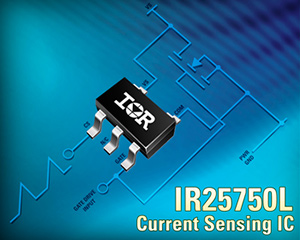

Компания International Rectifier объявила о выпуске новой токоизмерительной микросхемы общего применения IR25750 в сверхкомпактном корпусе SOT23-5L. Микросхема предназначена для повышения эффективности при значительных сокращениях габаритных размеров в цепях с высоким протекающим током.

Измерение высоких токов, от 10 до 100 А, посредством силовых транзисторов или IGBT транзисторов обычно требует использование резистора, который становится причиной потерь мощности (10-30 Вт). Новая микросхема IR25750 измеряет падение напряжения на силовом транзисторе или напряжение насыщения у IGBT транзистора, поэтому внешние токоизмерительные резисторы в схеме не требуются. Кроме того, устраняется необходимость в радиаторах и утечки мощности не происходит.
Управляющий вход затвора у IR25750 обеспечивает напряжение питания микросхемы и синхронизирует токоизмерительные цепи Rds(on) или VCE(on). Также микросхема имеет функцию блокировки на уровне 600В для блокировки высокого напряжения сток-исток или коллектор-эмиттер, когда ключ находится в замкнутом состоянии. К числу других особенностей микросхемы можно отнести низкую емкость затвора, задержку включения внутреннего фильтра (200 нс) и встроенный диод на 20.8 В на выводах GATE и CS.
Микросхемы имеют встроенную защиту от электростатических разрядов и стойкость к защелкиванию на всех выходах и входах, приборы сертифицированы для промышленного применения с классом влажности MSL1.

Технические характеристики

Наименование	Корпус	Напряжение	Напряжение затвора
IR25750L	SOT23-5L	600 В	20 В
