Панельки для светодиодов

08 октября 2014

Купить

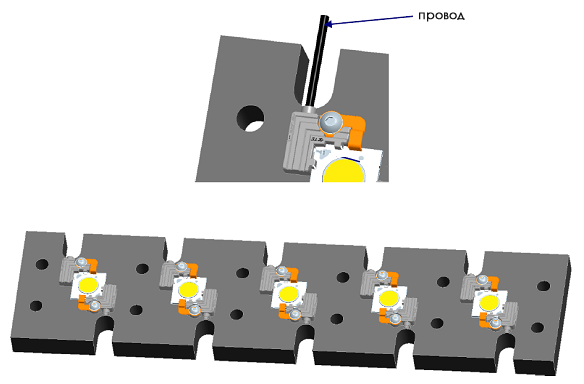

Светодиодные панельки серии Scalable разработаны для подключения СОВ светодиодов различного типа (СОВ – кристалл на плате) и создания светодиодных линеек или панно. Панельки Scalable от TE Connectivity могут использоваться с 24 типами корпусов светодиодов различных производителей. Такие панельки позволяют напрямую подключать светодиоды к поверхности охладителя без пайки с помощью двух стандартных винтов No. 4 или M3. Электрическое подключение светодиода обеспечивается проводом, монтируемым методом poke-in (установка зачищенного провода в отверстие без дополнительного крепления).

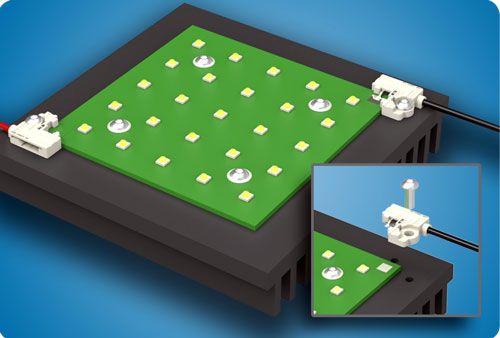

Светодиодные панельки серии Scalable

Светодиодные панельки серии Scalable

Панельки для светодиодов выпускаются в одиночном и парном исполнении для использования в различном осветительном оборудовании на светодиодах. Одиночные панельки имеют два угловых держателя с рамой по периферии светодиода. Парная панелька обладает большей гибкостью. Для монтажа одного светодиода потребуются две одинаковых угловых панельки.
Панелька состоит из корпуса и встроенного электрического контакта. Максимально допустимая толщина светодиодной подложки составляет 2 мм. Панельки могут иметь дополнительную термопружину для светодиодов с толщиной платы менее 1.5 мм, которая обеспечивает хорошую термопередачу.

Панельки имеют центрирующий штифт для их правильного позиционирования на поверхности охладителя, отверстие для винта (в комплект поставки не входит), с помощью которого они крепятся на радиатор, L-образный профиль, монтируемый по периметру корпуса светодиода и отверстие для подключения провода. Стрелка на корпусе отверстия показывает направление подсоединения проводника. Одиночные панельки имеют встроенные держатели, которые удерживают две части панельки вместе.

Одиночная панелька Двойная панелька


К панельке подключаются медные провода размером 22-18 AWG с диаметром изоляции не более 2.1 мм.
Рабочее напряжение: 250 В AC/DC
Рабочий ток: 3 А макс.
Рабочая температура: -40…105°С

Типы светодиодов для панелек Scalable

Производитель Тип корпуса светодиода Одиночный держатель Парный держатель
BRIDGELUX ES 3-2154874-2 1-2154857-2
LS   1-2154857-3
RS 215455-
CITIZEN

CLL020/022 6-2154874-1 2-2154857-1
CLL030/032 6-2154874-2 2-2154857-1
CLL040/042 6-2154874-3 2-2154857-2
CLL050/052 6-2154874-4 2-2154857-2
L330   2-2154857-3
L340   2-2154857-3
CREE

CXA 2011 5-2154874-1 1-2154857-3
CXA 13xx   2-2154857-2
CXA 15xx 5-2154874-2 2-2154857-2
CXA 18xx   2-2154857-2
CXA 25xx 5-2154874-3 2-2154857-2
CXA 30xx   2-2154857-2
EDISON OPTO 2PHM09x 5-2154874-1 1-2154857-3
2PHM30x 5-2154874-2 2-2154857-2
LG INNOTEK LEMWM18580LG10A0 6-2154874-1 2-2154857-1
LEMWM18680LG10A0 6-2154874-1 2-2154857-1
LEMWM18780LG10A0   2-2154857-2
NICHIA COB J360   2-2154857-1
OSRAM OPTO SOLERIQ E30 GWKAJ   3-2154857-3
PHILIPS LUMILEDS LUXEON COB 1203   2-2154857-2
LUXEON COB 1204 / 1205 / 1208   2-2154857-3
SAMSUNG LC013B   2-2154857-3
LC026B   2-2154857-3
LC040B



2-2154857-3

SEOUL

SBWW1F1A



2-2154857-1

SBWW2F1A



2-2154857-2

SHARP

etit Zenigata



2-2154857-1

Mini Zenigata



2-2154857-1

Mega Zenigata



2-2154857-3
