Измеритель тока CWT30R
Компания Power Electronic Measurement Ltd. выпускает специализированные измерительные приборы для измерения электрического тока в диапазоне от нескольких сотен мА до сотен кА. Это современные широкополосные (0.1 Гц…16 МГц) токовые пробники с измерительной петлей различного диаметра (пояс Роговского).
![CWT30R](/images/news/news79.jpg)
CWT30R

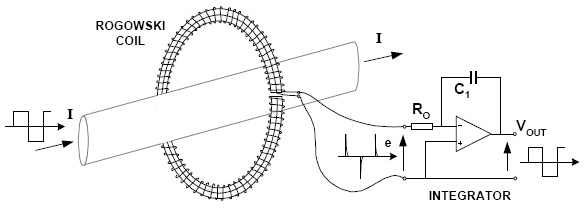

Конструктивно измерители состоят из корпуса преобразователя, петли катушки и коаксиального кабеля, их соединяющего. Катушка намотана на тонкую пластиковую трубку и покрыта изоляционным материалом. Один конец катушки постоянно соединен с кабелем, другой имеет разъемное соединение, чтобы катушку можно было легко обогнуть вокруг измеряемого источника. Петля имеет гибкую конструкцию, поэтому может быть использована для измерений тока в труднодоступных местах, где подключить стандартные токовые клещи не представляется возможности. Петля не обязательно должна иметь круглую форму, и центрирование объекта измерений в петле также не требуется.
Пробник CWT30R предназначен для измерения сигналов синусоидальной, квази-синусоидальной и импульсной формы.
Прибор генерирует на выходе напряжение, пропорциональное измеренной величине тока (напр., 1 мВ/А). Прибор отслеживает изменения тока по временной шкале, а, значит, может воспроизводить форму токового сигнала с помощью дополнительного осциллографа или самописца.
Кроме того, выходной сигнал можно подключить к цифровому вольтметру для получения результатов RMS тока.

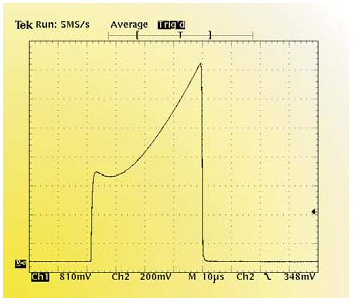

Измерение токового импульса 2700 А с задним фронтом 6700 А/мкс с помощью прибора CWT15 с катушкой 500 мм.
Преимущества пояса Роговского:
— измерения различных токовых величин одним прибором: в отличие от других токовых трансформаторов, петля Роговского может быть использована для измерений тока любой величины, от мА до кА
— легкость и удобство использования: петля имеет гибкую конструкцию, поэтому легко огибает целевой объект измерений
— непогружные датчики: токовый трансформатор не влияет на работу измеряемой цепи, вносимый импеданс составляет несколько пГн
— очень широкий частотный диапазон измерений: от 0.1 Гц до 17 МГц, это позволяет измерять быстроизменяющиеся токи (кА/мкс), другие трансформаторы ограничены полосой 100 кГц
— измерение переменной составляющей тока, наложенной на постоянную: трансформатор не измеряет постоянный ток, поэтому может фиксировать небольшую составляющую переменного тока, присутствующую в постоянном сигнале
— фиксирование изменений тока 40,000 А/мкс
Описание приборов серии CWT
—измерения пиковых токов от 300 мА до 300 кА—точность ±1%
—чувствительность на выходе ±6 В (например, 1 мВ/А для ±6 кА)
—полоса от 0.1 Гц до 16 МГц
—крепкий корпус, гибкие пробники, петля катушки длиной 300, 500, 700 мм (размер до 5 м на заказ)
—толщина катушки 8.5 мм
—изоляция 10 кВ пик.
—питание от батарей (4хАА) или внешнего DC источника питания
Технические характеристики CWT30R
—Чувствительность: 1 мВ/А—Пиковый ток: 6 кА
—Пиковая скорость нарастания di/dt: 40 кА/мкС
—Макс. шум: 5 мВ
—Тип. спад импульса: 0,5%/мс
—Опережение фазы (50 Гц): 0,9 градусов
—Нижняя полоса (3 дБ): 0,6 Гц
—Верхняя полоса (3 дБ): 16 МГц
—Точность: ±0,2% в центре петли, отклонение до ±1%
—Линейность: ±0,05% полной шкалы
—Пиковое напряжение изоляции катушки: 10 кВ, 15 кВ/1 мин.
—Минимальная выходная нагрузка: 100 кОм
—Температурный диапазон (кабель): -20…100°С
—Температурный диапазон (прибора): 0…40°С
—Длина кабеля (от корпуса до петли): 2,5 м
—Питание: аккумуляторы NiMH АА, 4 шт. и гнездо 2.1/2.5 мм для DC преобразователя 12-24 В (10%)
—Габаритные размеры: 183х93х32 мм
—Выходные разъемы: BNC, 50 Ом
Применение:
—контроль токового сигнала в полупроводниковых ключах—разработка и обслуживание силового электрооборудования
—контроль высокочастотных синусоидальных сигналов
—измерения токовых выбросов в прерывателях цепей
—измерения токовых импульсов
—измерение гармоник тока
—измерение сигнала или токов утечки на землю в 3-хфазных источниках питания
