Светодиодные соединители SlimSeal SSL

25 января 2014

Купить

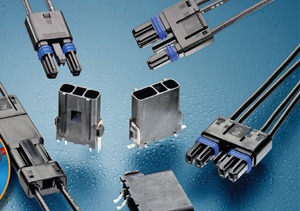

Разъемы SlimSeal SSL фирмы TE Connectivity – это низкопрофильные однорядные разъемы для светодиодных систем освещения, установленных как внутри, так и вне помещений. Маломощные соединители SlimSeal SSL обеспечивают герметичное соединение провод-провод или провод-плата. Класс защиты составляет IP67, что позволяет использовать соединители для уличного декоративного освещения.

Ключевыми преимуществами разъемов SlimSeal является использование проводов, стойких к воздействию ультрафиолета, наличие розеток для разного типа монтажа на плату и фиксаторов частей соединителя. Разъемы имеют поляризацию, т.е. защищены от ошибочного подключения и используют провода сечением 18-24 AWG.

Технические характеристики

• Рабочий ток: 5 А (18-20AWG) или 3,5 А (22-24AWG)
• Максимальное рабочее напряжение: 250В перем./пост.тока
• Напряжение пробоя: 1500 В перем.тока
• Диапазон рабочих температур: -40…105°С
• Количество сочленений: 30 циклов
• Материал корпуса: высокотемпературный UL94 термопластик
• Материал контактов: медь с покрытием оловом
• Материал изоляторов: силиконовый каучук

Соединители SlimSeal SSL обеспечивают герметичное соединение светодиодных плат, используемых для уличного и комнатного освещения

Особенности

• класс защиты IP67
• соединители на 2, 3 и 4 контакта
• соединители для монтажа на плату и SMT монтажа
• соединение провод-провод и провод-плата (вертикальное и угловое)
• провода 18-24AWG
• поляризация корпусов соединителей

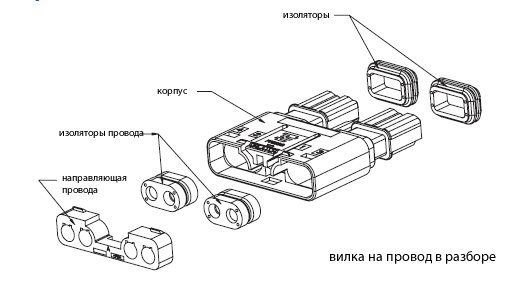

• установленные втулки и направляющие провода
• стойкость к УФ излучению разъемов провод-провод
• заземляющий контакт (опция)

Области применения

• рекламные биллборды
• точечная подсветка
• уличная подсветка
• освещение тоннелей
• прожекторы
• светодиодные ленты

Модельный ряд

Вилки для монтажа провод-провод

Наим-е	Кол-во контактов	Габаритные размеры, мм
2154854-1	1	6.52х6х25
2106135-2	2	14.40 х6х25
2106135-3	3	17.90 х6х25
2106135-4	4	21.40 х6х25

Розетки для монтажа провод-провод

Наим-е	Кол-во контактов	Габаритные размеры, мм
2154852-1	1	6.52х6х35.3
2106136-2	2	14.40 х6х35.3
2106136-3	3	17.90 х6х35.3
2106136-4	4	21.40 х6х35.3

Контакты

Гнезда		Штекеры
2106123-1	Гнездо на провод 18-20 AWG	2106124-2	Штекер на провод 18-20 AWG
2106123-2	Гнездо на провод 18-20 AWG (россыпь)	2106124-9	Штекер на провод 18-20 AWG (россыпь)
1-2106123-1	Гнездо на провод 22-24 AWG	2-2106124-2	Штекер на провод 22-24 AWG
1-2106123-2	Гнездо на провод 22-24 AWG (россыпь)	2-2106124-7	Штекер на провод 22-24 AWG (россыпь)

Разъемы с проводами

Вилка с проводами 101,6 мм		Розетка с проводами 101,6 мм
Наим-е	Кол-во контактов		Кол-во контактов
2106378-1	1	2106391-1	1
2106378-2	2	2106391-2	2
2106378-3	3	2106391-3	3
2106378-4	4	2106391-4	4

Розетки на плату

Кол-во контактов	Вертикальные для SMT монтажа	Угловые для SMT монтажа	Вертикальные для монтажа в отверстие	Угловые для монтажа в отверстие
2	2106053-2	2106056-2	2106112-2	2106111-2
3	2106053-4	2106056-5	2106112-4	2106111-4
4	2106053-6	2106056-8	2106112-6	2106111-6

Дополнительная информация
