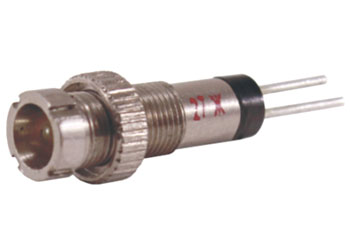

Лампа полупроводниковая коммутаторная СКЛ 26 с установочным размером М6 предназначена для использования в составе электрооборудования в качестве сигнальных и индикаторных ламп.
Лампа СКЛ 26 разработана для замены ламп накаливания СМН, применяемых в качестве подсветки и индикации режимов работы аппаратуры.
Электрические и световые параметры
Наименование параметра, единица измерения | ||||
---|---|---|---|---|
Типономинал лампы |
Цвет свечения | Яркость свечения (при норм. напряжение питания), кд/м2, не менее |
Номин. напряжение питания, В | Ток потребления (при номин. напряжении питания), мА, не более |
СКЛ 26.3-КП-1-6-мк | красрый | 100 | 6 | 6 |
СКЛ 26.3-ЖП-1-6-мк | желтый | 120 | ||
СКЛ 26.3-ЛП-1-6-мк | зеленый | 1500 | 7 | |
СКЛ 26.3-БП-1-6-мк | белый | 1000 | ||
СКЛ 26.3-КП-1-12-мк | красный | 100 | 12 | 6 |
СКЛ 26.3-ЖП-1-12-мк | желтый | 120 | ||
СКЛ 26.3-ЛП-1-12-мк | зеленый | 1500 | 7 | |
СКЛ 26.3-БП-1-12-мк | белый | 1000 | ||
СКЛ 26.3-КП-1-24-мк | красный | 100 | 24 | 6 |
СКЛ 26.3-ЖП-1-24-мк | желтый | 120 | ||
СКЛ 26.3-ЛП-1-24-мк | зеленый | 1500 | 7 | |
СКЛ 26.3-БП-1-24-мк | белый | 1000 | ||
СКЛ 26.3-КП-1-6-Ч | красный | 100 | 6 | 6 |
СКЛ 26.3-ЖП-1-6-Ч | желтый | 120 | ||
СКЛ 26.3-ЛП-1-6-Ч | зеленый | 1000 | 7 | |
СКЛ 26.3-БП-1-12-Ч | белый | 1500 | ||
СКЛ 26.3-КП-1-12-Ч | красный | 100 | 12 | 6 |
СКЛ 26.3-ЖП-1-12-Ч | желтый | 120 | ||
СКЛ 26.3-ЛП-1-12-Ч | зеленый | 1000 | 7 | |
СКЛ 26.3-БП-1-12-Ч | белый | 1500 | ||
СКЛ 26.3-КП-1-24-Ч | красный | 100 | 24 | 6 |
СКЛ 26.3-ЖП-1-24-Ч | желтый | 120 | ||
СКЛ 26.3-ЛП-1-24-Ч | зеленый | 1000 | 7 | |
СКЛ 26.3-БП-1-24-Ч | белый | 1500 |
1. Лампа безцокольная, нет необходимости применения патрона. Выводы жесткие под пайку, имеется два исполнения корпуса лампы: пластиковый и металлический.
2. Лампы изготавливаются по техническим условиям ЯШГК. 433137.064 ТУ.
3. Вид климатического исполнения УХЛ 3.1 по ГОСТ 15 150.
