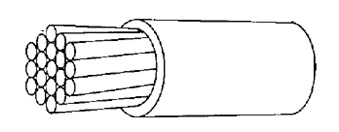

Радиационностойкий провод TE
Монтажный провод 55A0111 производства TE Connectivity относится к классу проводов Spec 55. Такие провода характеризуются стойкостью к возгоранию, к химически агрессивным средам, отличаются гибкостью и малым весом. Радиационностойкое покрытие защищает жилы от высокой температуры (до 150 градусов) и воздействия радиации. Свойства провода определяют основные сферы его применения: авиакосмическая аппаратура, военная техника, промышленное оборудование с тяжелыми условиями эксплуатации.
Тип кабеля: Spec 55
Номинальное напряжение: 600 В
Количество жил: 7
Размер жилы: 36 AWG
Внешний диаметр жилы: 0,7 мм
Количество проводников: 1
Диаметр проводника: 0,4 мм
Размер проводника: 28 AWG
Сечение проводника: 0,081 кв.мм
Толщина изоляции: 0,005 дюймов
Материал изоляции: радиационностойкий ETFE полимер
Цвет изоляции: белый
Материал жил: луженая медь
Диапазон рабочих температур: -65…+150°С
Прочность на изгиб: 300 градусов в течение 7 часов
Стойкость к влажности
Допускают погружение в воду
Модельный ряд
Наим-е | Размер AWG | Жилы (n x AWG) | Диаметр жилы, дюймы | Макс. сопр-е, Ом/1000 футов | Диаметр провода |
55A0111-30 | 30 | 7x38 | 0.011 – 0.013 | 108.4 | 0.024 |
55A0111-28 | 28 | 7x36 | 0.014 – 0.016 | 68.6 | 0.027 |
55A0111-26 | 26 | 19x38 | 0.018 – 0.020 | 41.3 | 0.032 |
55A0111-24 | 24 | 19x36 | 0.023 – 0.025 | 26.2 | 0.037 |
55A0111-22 | 22 | 19x34 | 0.029 – 0.031 | 16.2 | 0.043 |
55A0111-20 | 20 | 19x32 | 0.037 – 0.039 | 9.88 | 0.050 |
55A0111-18 | 18 | 19x30 | 0.046 – 0.049 | 6.23 | 0.060 |
55A0111-16 | 16 | 19x29 | 0.052 – 0.055 | 4.81 | 0.068 |
55A0111-14 | 14 | 19x27 | 0.065 – 0.069 | 3.06 | 0.085 |
55A0111-12 | 12 | 37x28 | 0.084 – 0.089 | 2.02 | 0.103 |
55A0111-10 | 10 | 37x26 | 0.106 – 0.113 | 1.26 | 0.128 |
55A0111-8 | 8 | 133x29 | 0.158 – 0.173 | 0.701 | 0.188 |
