Конденсаторы Х2 ECQ-UA Panasonic

Конденсаторы Х2 ECQ-UA Panasonic Область применения: подавление электромагнитных помех.

Технические характеристики

Класс безопасности: Х2 (UL60384-14, EN60384-14, IEC60384-14)
Диапазон номинальных емкостей: 0.0082 - 10 мкФ
Номинальное напряжение: 275 В перем.тока (310 В макс.)
Напряжение пробоя: 633 В АС, 1183 В (60с)
Диапазон рабочих температур: -40…+110°С
Материал диэлектрика: полипропилен (РР), металлизированный
Тип корпуса: прямоугольный с радиальными выводами, из огнестойкого пластика
Соответствие: RoHS

Система обозначений

EC	QUA	AF	334	K	A
1	1	2	3	4	5

1. Диэлектрик и конструкция
2. Код напряжения: AF – 275 В
3. Емкость, мкФ
4. Погрешность:
К – 10%
М – 20%
5. Форма выводов:
не обозн. – прямая
А – короткие

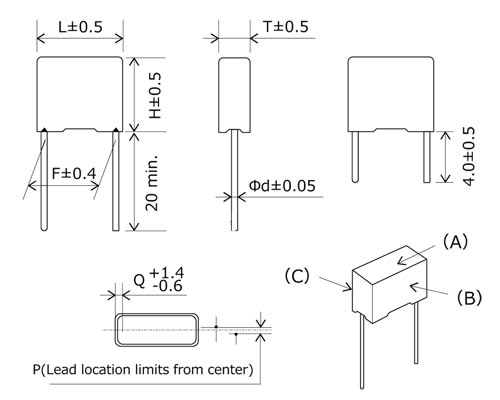

Габаритные размеры конденсаторов

Емкость, мкФ	Размеры, мм
Емкость, мкФ	L	T	H	F
0.0082-0.047	15.3	5	11.5	12.5
0.056-0.1	17.5	5	12	15
0.12-0.15	17.5	6	13	15
0.18-0.22	17.5	7.5	14	15
0.27-0.33	17.5	9	16	15
0.39-0.47	26	8.5	15	22.5
0.56-0.68	26	10	17	22.5
0.82-1	26	12	19	22.5
1.5-3.3	31	12-19	22-29	27.5

Документация: даташит

Каталог

Поиск по группе товара

Наименование	Производитель	Наличие	Условие поставки	Цена, руб с НДС
ECQUAAF334K, Radial, фильтр X2 0.33uF 10% 275Vac F:15mm	Panasonic	1138 шт.	1 неделя	от 200 - 37.46 от 100 - 39.09 от 50 - 40.39 от 25 - 41.39 от 1 - 42.34
ECQUAAF684K, Radial, фильтр X2 0.68uF 10% 275Vac F:22.5mm	Panasonic	380 шт.	1 неделя	от 200 - 39.01 от 100 - 40.67 от 48 - 42.00 от 24 - 43.02 от 1 - 44.01
ECQUAAF474K, Radial, фильтр X2 0.47uF 10% 275Vac F:22.5mm	Panasonic	50 шт.	1 неделя	от 200 - 41.31 от 100 - 43.03 от 46 - 44.39 от 23 - 45.44 от 1 - 46.49
